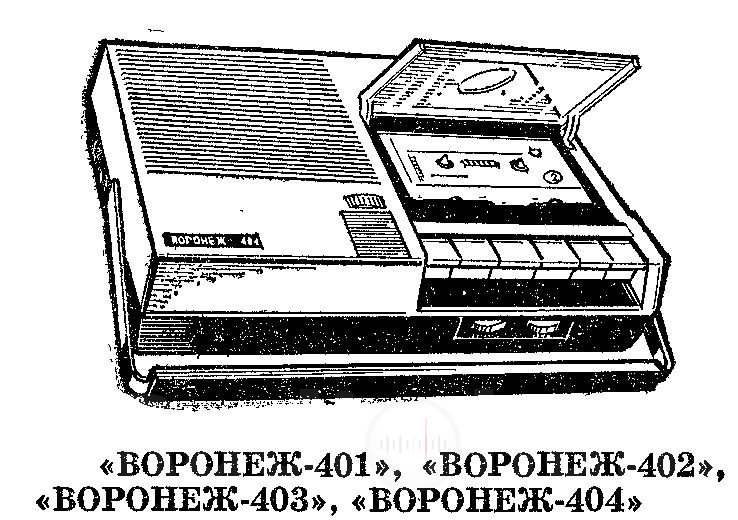

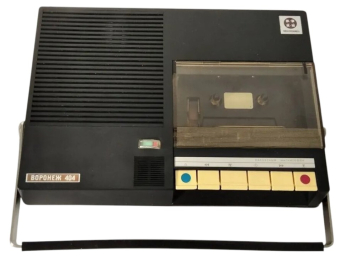

Кассетные магнитофоны Воронеж 401 Воронеж 402 Воронеж 403

🔌Технические характеристики кассетного магнитофона Воронеж:

• Ширина магнитной ленты: 3,81 мм
• Скорость движения ленты: 4,76 см/с
• Число записываемых и воспроизводимых дорожек: 2
• Длительность непрерывной записи и воспроизведения на одной дорожке в зависимости от толщины ленты: 30, 45, 60 мин
• Длительность перемотки: 150 с
• Чувствительность для входа, не хуже:

«Микрофон» — 0,3 мВ

«Радиоприемник» — 10...30 мВ

«Звукосниматель» -150...500 мВ

«Линия» — 10...30 В

• Рабочий диапазон частот 80...8000 Гц
• Относительный уровень шумов: 38...41 дБ
• Коэффициент нелинейных искажений, не более 10%
• Коэффициент детонации, не более 0,5%
• Частота тока подмагничивания, не менее 55 кГц
• Источник питания магнитофонов:

«Воронеж-401», «Воронеж-402» — 4 элемента типа А343 или 343

«Воронеж-403», «Воронеж-404» — 6 элементов типа А343 или 343, автомобильный аккумулятор напряжением 12 В или сеть 50 Гц напряжением 127/220 В

• Напряжение питания магнитофонов:

«Воронеж-401», «Воронеж-402» — 6 В

«Воронеж-403», «Воронеж-404» — 9 В

• Выходная мощность:

«Воронеж-401», «Воронеж-402» номинальная — 0,5 Вт максимальная — 0,8 Вт

«Воронеж-403», «Воронеж-404» номинальная — 0,4 Вт

• Потребляемая мощность при питании от сети переменного тока 7,5 Вт
• Время непрерывной работы магнитофона от одного комплекта батарей, не менее 10 ч
• Ток, потребляемый магнитофоном, не более, в режиме:

записи — 250 мА

воспроизведения при номинальной мощности — 350 мА

перемотки — 280 мА

• Габаритные размеры магнитофона: 255х182х65 мм
• Масса магнитофона: 2,6 кг

📖История и описание кассетного магнитофона Воронеж:

Нововоронежский завод «Алиот» выпускал линейку кассетных магнитофонов «Воронеж» в начале 1970-х годов. Первая модель, «Воронеж» (1971), была разработана как аппарат четвёртого класса и вышла ограниченной опытной партией. Уже в 1972 году ассортимент расширился: появились модифицированные версии «Воронеж-401» и «Воронеж-402», где цифровое обозначение указывало на технические усовершенствования. Год спустя, в 1973-м, завод представил две новые модели — «Воронеж-403» и «Воронеж-404», продолжив развитие линейки.

Принципиальная схема магнитофонов Воронеж:

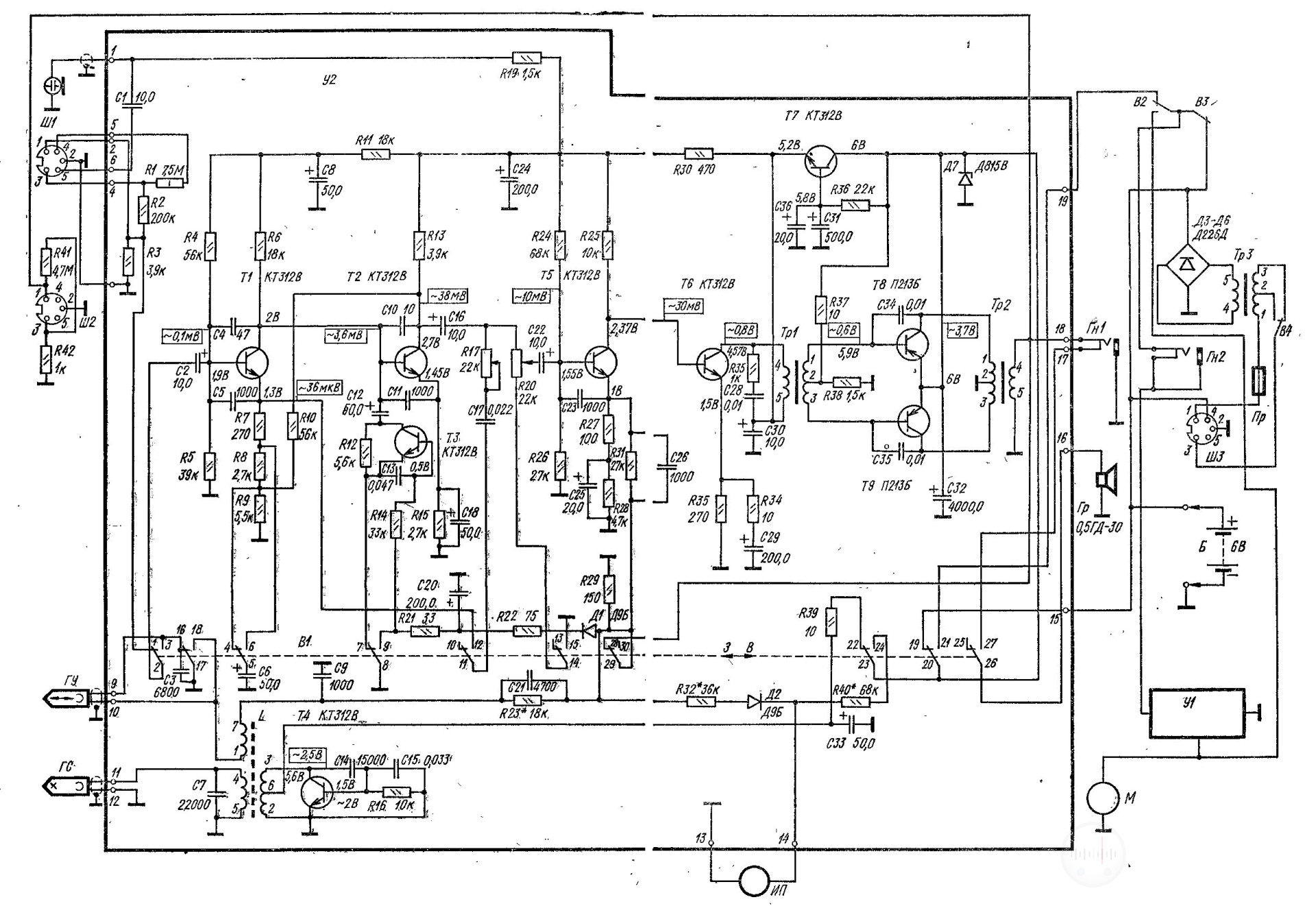

Принципиальная схема магнитофонов «Воронеж-401» и «Воронеж-402» состоит из схем универсального усилителя, генератора тока подмагничивания и стирания, стабилизатора частоты вращения двигателя и выпрямителя. Магнитофон «Воронеж-401» отличается от «Воронеж-402» наличием встроенного электронного микрофона и его цепи питания (рис. 63).

В режиме воспроизведения сигнал с магнитной головки ГУ через контакты 2—3 переключателя В1 и конденсатор С2 поступает на базу транзистора Т1 входного каскада усилителя. Входной каскад работает при пониженных напряжениях, что обеспечивает малый уровень шумов.

Второй каскад выполнен по схеме с общим эмиттером на транзисторе Т2. С коллектора Т2 на эмиттер Т1 через цепочку R17, С17 в режиме воспроизведения подается напряжение отрицательной обратной связи. В режиме записи эта цепочка отключается. С помощью резистора R17 и конденсатора С17 осуществляется регулировка тембра. На транзисторе ТЗ собран каскад автоматической регулировки уровня записи. Управляющее напряжение подается с эмиттера транзистора Т5 на базу ТЗ и на индикатор. Последующие два каскада усилителя выполнены на транзисторах Т5 и Т6 по схеме с общим эмиттером и гальванической связью между собой. Предварительные каскады усилителя питаются от стабилизатора, собранного на транзисторе Т7. Нагрузкой транзистора Тб служит первичная обмотка согласующею трансформатора Тр1.

Выходной двухтактный каскад выполнен на транзисторах Т8 и T9 и pаботает в режиме воспроизведения как усилитель мощности, а в режиме записи как выходной каскад усилителя записи.

Нагрузкой выходного трансформатора Тр2 в режиме воспроизведения служит громкоговоритель Гр, а в режиме записи — резистор R29. В режиме записи напряжение с выходного трансформатора подается в цепь универсальной головки через конденсатор С21 и резистор R23.

Генератор высокой частоты для стирания и подмагничивания собран на транзисторе Т4 по схеме.индуктивной трехточки. Напряжение подмагничивания снимается с отдельной обмотки.

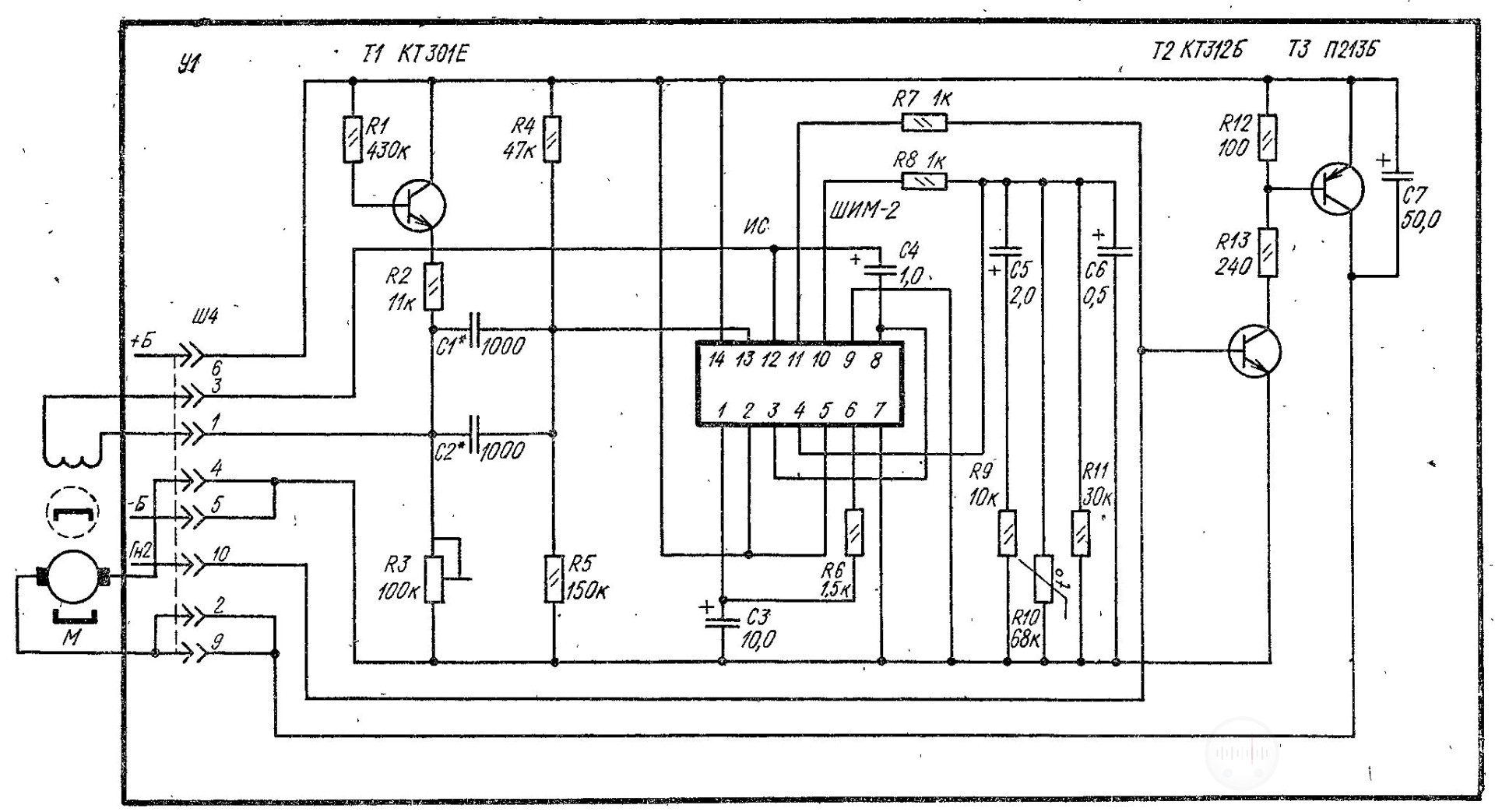

Работа стабилизатора частоты вращения (рис. 64) основана на широтно-импульсной манипуляции напряжения, питающего электродвигатель. Напряжение таходатчика подается на усилитель-ограничитель, который преобразует синусоидальный сигнал в импульсный постоянной амплитуды. Интегрирующая цепочка преобразует импульсы в пилообразный сигнал, амплитуда которого обратно пропорциональна частоте входных импульсов. Пилообразный сигнал подается на пороговое устройство, где преобразуется в импульсный, скважность которого обратно пропорциональна амплитуде ходного пилообразного сигнала. С порогового устройства импульсный сигнал поступает на усилитель тока, питающий электродвигатель. Частота вращения электродвигателя зависит от резонансной частоты, контура, образованного конденсатором и обмоткой таходатчика. Резонансная частота регулируется, потенциометром R3.

Схема магнитофона питается от выпрямителя, выполненного на трансформаторе ТрЗ и полупроводниковых диодах ДЗ… Д6,

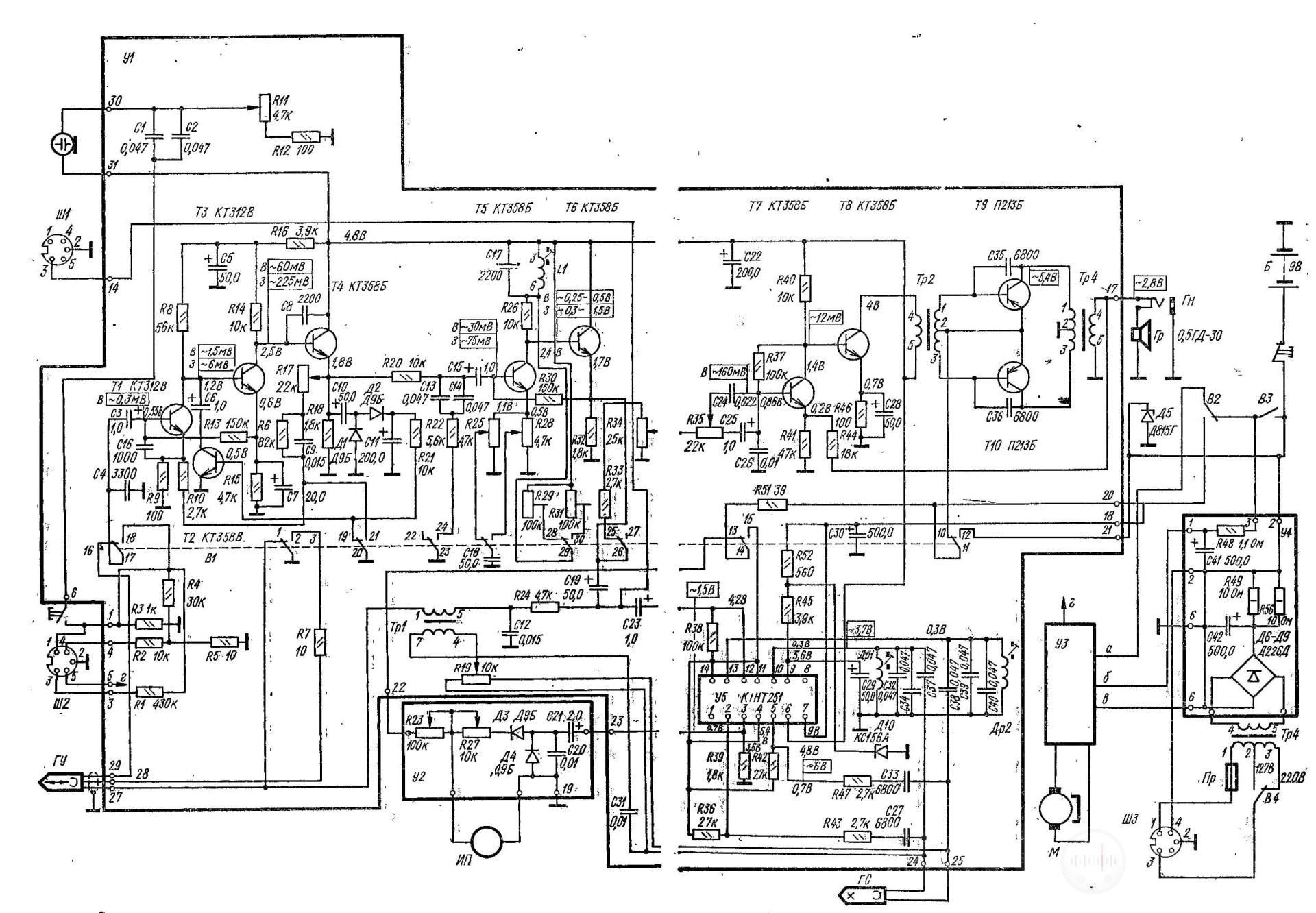

Принципиальная схема магнитофонов «Воронеж-403» отличается от схемы магнитофона «Воронеж-404», наличием встроенного электретного микрофона (рис. 65). В режиме воспроизведения сигнал с универсальной головки поступает па базу транзистора Т1. Конденсатор С4, подключенный параллельно головке, и индуктивность головки образуют колебательный контур, резонансная частота которого 10...15 кГц.

Резонансные свойства данного контура в значительной степени компенсируют потери головки на частотах 5...10 кГц, что намного упрощает схему коррекции на верхней частоте рабочего диапазона и снижает уровень шума в высокочастотной части спектра, наиболее ощутимой на слух.

Напряжение смещения на базу транзистора Т1 подается с эмиттера, ТЗ, база которого гальванически связана с коллектором Т1. Такая глубокая отрицательная обратная связь жестко стабилизирует каскады по постоянному напряжению и компенсирует разброс транзисторов. По переменному току отрицательная обратная связь нейтрализована конденсатором С7. Усиленный сигнал с транзистора ТЗ поступает на базу Т4, включенного по схеме с общим коллектором (эмиттерный повторитель). Частотная коррекция канала воспроизведения осуществляется цепочкой R6R9R10C9R17. Разброс параметров головок на частотах 1...5 кГц компенсируется подстроечным резистором R17. С транзистора Т4 сигнал подается на каскад усиления, собранный на транзисторах Т5 и Т6.

Для стабилизации режима работы по постоянному току транзистора Т5 напряжение смещения подается на базу с эмиттера Т6. Включение транзистора Т6 по схеме эмиттерного повторителя необходимо для получения низкого выходного сопротивления каскада и улучшения согласования с подключенными к нему цепями, а также уменьшения уровня сигнала подмагничивания при записи.

В цепи нагрузки коллектора Т5 включен колебательный контур, настроенный в резонанс на частоте 8,5...9,5 кГц. Подключаемые параллельно контуру переменные резисторы R29 и R31 изменяют добротность контура и тем самым осуществляют коррекцию на верхней рабочей частоте в режиме записи и воспроизведения.

Регулятор громкости R34 в режиме воспроизведения подключается к выходу универсального усилителя. Регулировка тембра осуществляется с помощью частотно-зависимого делителя R35C24C26.

Усилитель мощности состоит из двух каскадов предварительного усиления и оконечного каскада, собранного по двухтактно-параллельной схеме. Выходные транзисторы T9 и Т10 оконечного каскада включены без начального смещения базы, при этом повышается КПД усилителя и можно подавать напряжение питания до 14 В при полном отсутствии начального тока оконечных транзисторов.

Глубокая отрицательная обратная связь, подаваемая со вторичной обмотки выходного трансформатора на эмиттер транзистора Т7, полностью устраняет нелинейные искажения, компенсирует разброс коэффициентов усиления выходных транзисторов и выравнивает частотную характеристику усилителя мощности.

В режиме записи сигнал с входного делителя подается на транзистор Т1. К коллектору Т1 черёз разделительный конденсатор Сб подключен транзистор Т2, который в режиме воспроизведения заперт и не влияет на работу усилителя. Сигнал, усиленный транзистором ТЗ, поступает на транзистор Т4, с эмиттера которого подается на выпрямитель, построенный по схеме удвоения напряжения. С накопительного конденсатора СП постоянное напряжение подается через резистор R21 на базу Т2. Последний открывается и шунтирует сигнал на базе ТЗ тем больше, чем больше выходной сигнал.

При данной системе автоматической регулировки уровня записи обеспечивается увеличение сигнала на выходе Т4 не более чем на 5 дБ при увеличении сигнала на входе на 20 дБ относительно минимального. Начало работы системы автоматической регулировки уровня записи (АРУЗ) отсчитывается от уровня сигнала на входах, меньше номинального. При увеличении сигнала па микрофонном входе от 0,3 мВ до 3 мВ ток записи увеличивается не более, чем в 2 раза.

Корректирующая цепочка C13C14R22 обеспечивает подъем тока записи на низких частотах. Сигнал, усиленный каскадом на транзисторах Т5 и Т6, подается в цепь записи. Ток записи устанавливается потенциометром R28. Степень подъема сигнала на верхней рабочей частоте устанавливается потенциометром R31.

Генератор стирания и подмагничивания выполнен по двухтактной схеме, поскольку она обеспечивает малый коэффициент гармонических искажений. Контур генератора собран по схеме емкостной трехточки с использованием стирающей, головки в качестве индуктивности контура. Смешивание токов подмагничивания и записи — последовательное.

Преимущества такого способа смешивания — это отсутствие фильтра-пробки, который необходимо настраивать, а также некритичность стабильности частоты генератора.

Напряжение для работы индикатора записи подается с эмиттера повторителя интегральной схемы У5, собранного на транзисторе, выпрямителя, построенного по схеме удвоения на диодах ДЗ и Д4 и потенциометра R27, регулирующего показания индикатора.

Питание усилителя, кроме оконечного каскада, индикатора и генератора стирания осуществляется через фильтр-стабилизатор, состоящий из транзистора интегральной схемы У5, резисторов R45 и R52, конденсатора С29 и стабилитрона Д10.

Сетевой блок питания состоит из понижающего трансформатора Тр4, выпрямителя на диодах Д6… Д9, выполненного по мостовой схеме, и сглаживающего фильтра C42R49R56.

Механизм транспортирования магнитной ленты магнитофонов Воронеж:

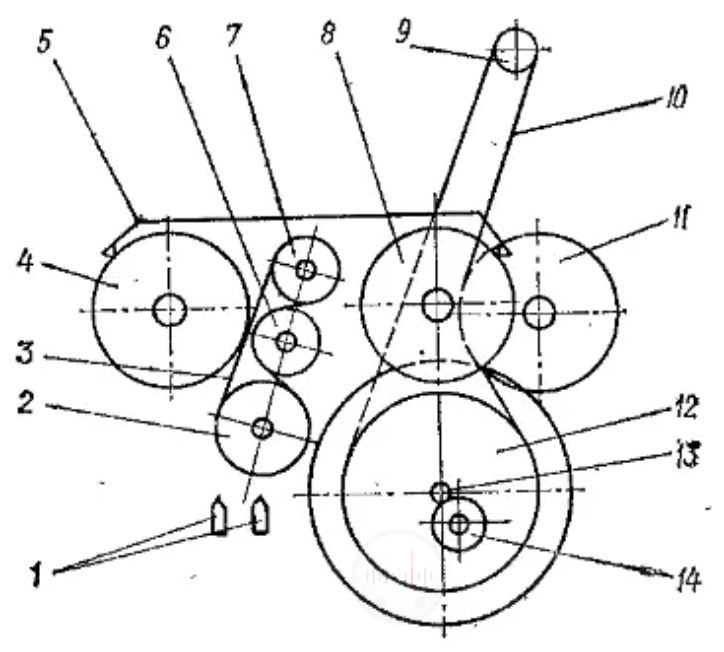

Механизм транспортирования магнитной ленты магнитофонов «Воронеж-401», «Воронеж-402», «Воронеж-403» и «Воронеж-404» приводится в движение электродвигателем 9 (рис. 66). Вращение от двигателя с помощью ведущего ремня 10 передается на маховик ведущего вала 12, а также осуществляет вращение ролика подмотки 11, лента к ведущему валу 13 прижимается роликом 14.

В режиме работы левый 4 и правый 8 узлы растормаживаются, ролик 14 прижимается к тонвалу 13 и магнитная лента приводится в движение. Кроме этого, ролик подмотки 11 приходит в соприкосновение с правым узлом 8, осуществляющим подмотку ленты. При перемотке вправо растормаживается правый узел 8. Ведущий ролик перемотки 2 прижимается к маховику 12, а ролик перемотки 7 прижимается к правому узлу 8. Промежуточный ролик 6 необходим для создания постоянного натяжения резинового ремня перемотки 3. При. перемотке влево растормаживается левый узел. Резиновый ремень 3 входит в зацепление с левым узлом, а ведущий ролик перемотки прижимается к маховику 12. Управление лентопротяжным механизмом осуществляется с помощью клавишного переключателя.

Конструкция и детали магнитофонов Воронеж:

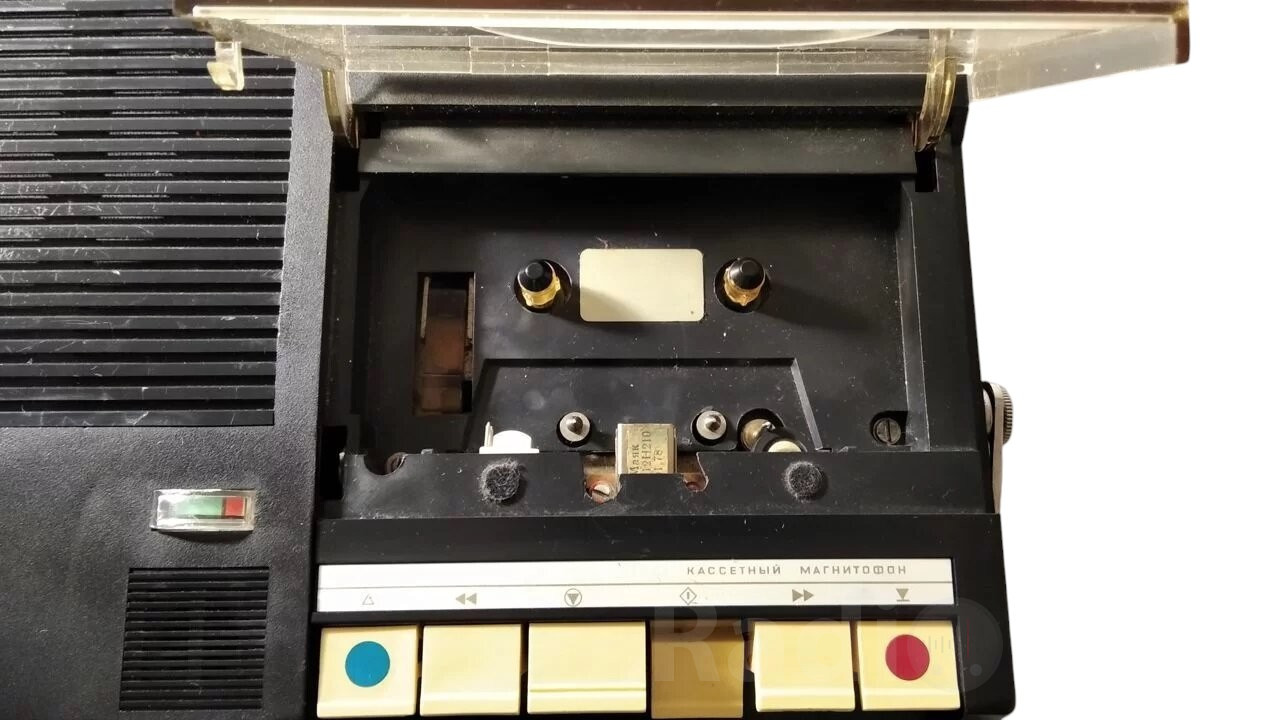

Корпус магнитофонов выполнен из ударопрочного полистирола. На верхней панели магнитофонов находятся клавишный переключатель рода работы, индикатор уровня записи, а также отсек для кассеты с магнитофонной лентой, на лицевой панели —ручки регуляторов громкости и тембра.

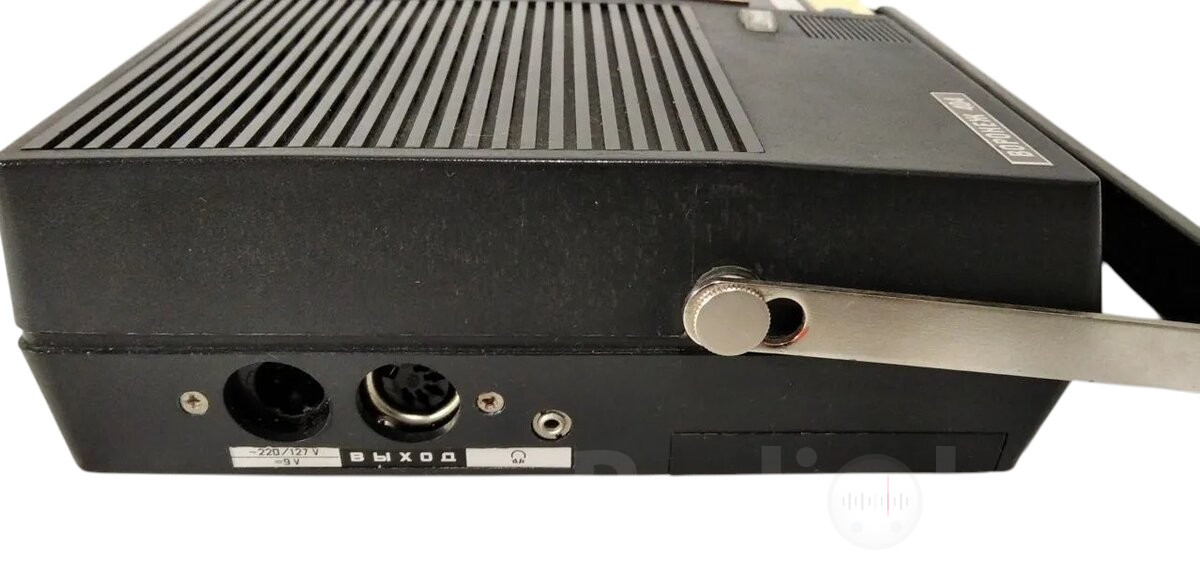

На левой боковой панели магнитофона расположены гнезда для подключения источника питания, выхода и телефона, а на правой — гнездо входа и дистанционного управления. В нижней части корпуса расположен отсек для.элементов питания.

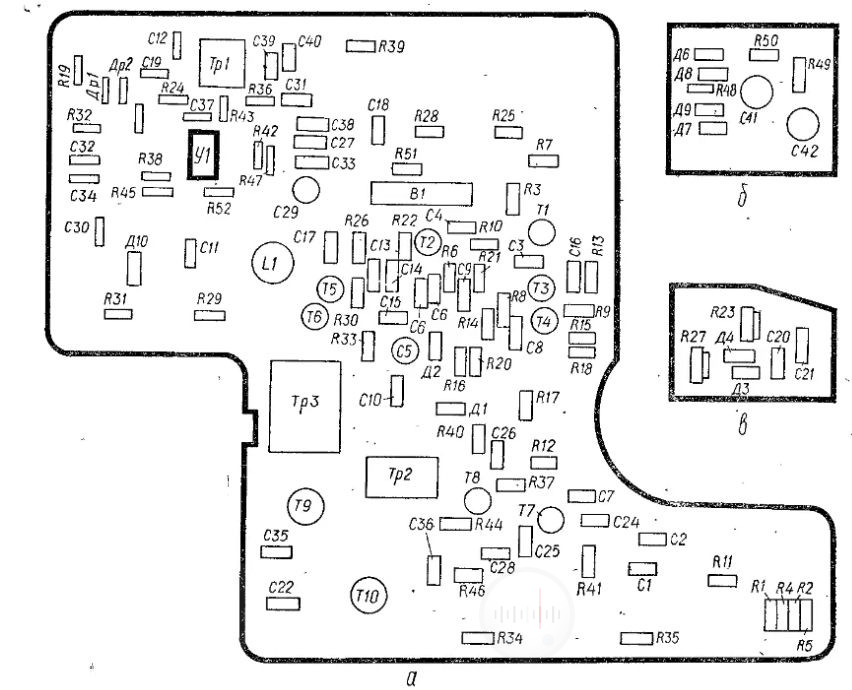

Универсальный усилитель, усилитель мощности, электронный регулятор частоты вращения мотора и блок индикации выполнены на отдельных печатных платах из фольгированного гетинакса. Расположение узлов и деталей на платах показано на рис. 67.

Краткие данные намоточных узлов магнитофонов Воронеж:

 Катушка генератора L магнитофонов «Воронеж-401» и «Воронеж-402»: обмотка 1—7 — 90 витков; обмотка 4—5 — 100 витков, обмотка 2—6 — 10,5 витка, обмотка 6—3 — 14,5 витка; все обмотки катушки намотаны проводом ПЭВ-2 диаметром 0,15 мм.

Трансформатор подмагничивания Тр1 магнитофонов «Воронеж-403» и «Воронеж-404»: обмотка 1—5 — 70 витков из провода ПЭВ-2 диаметром 0,15 мм, сопротивлением 1,75 Ом, индуктивностью 1,4 мГ; обмотка 4—7 —  140 витков из провода ПЭВ-2 диаметром 0,15 мм, сопротивлением 4 См, индуктивностью 6 мГ; катушка коррекции L1 800 витков из провода 0,08 мм, сопротивлением 7,7 Ом, индуктивностью 100 мГ.

📁Дополнительная информация кассетного магнитофона Воронеж:

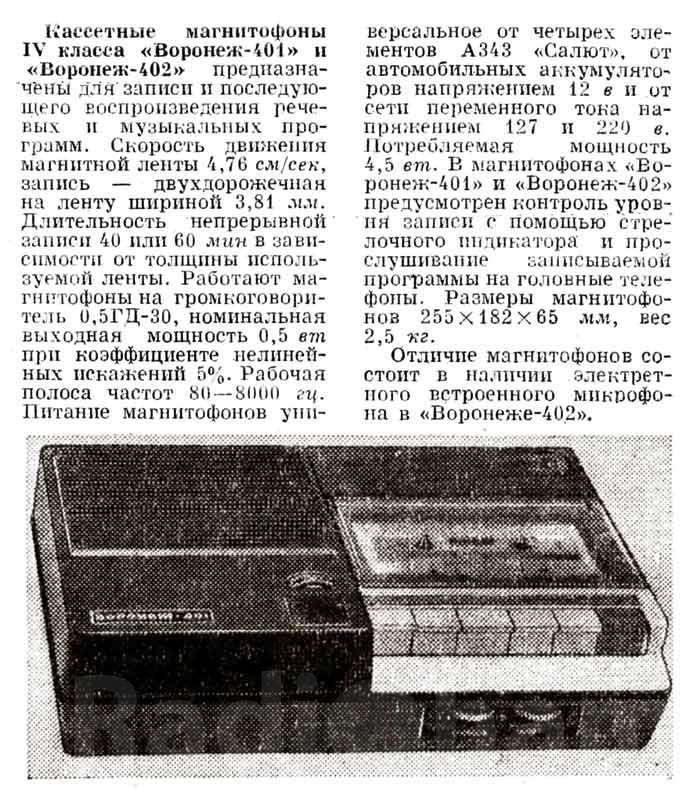

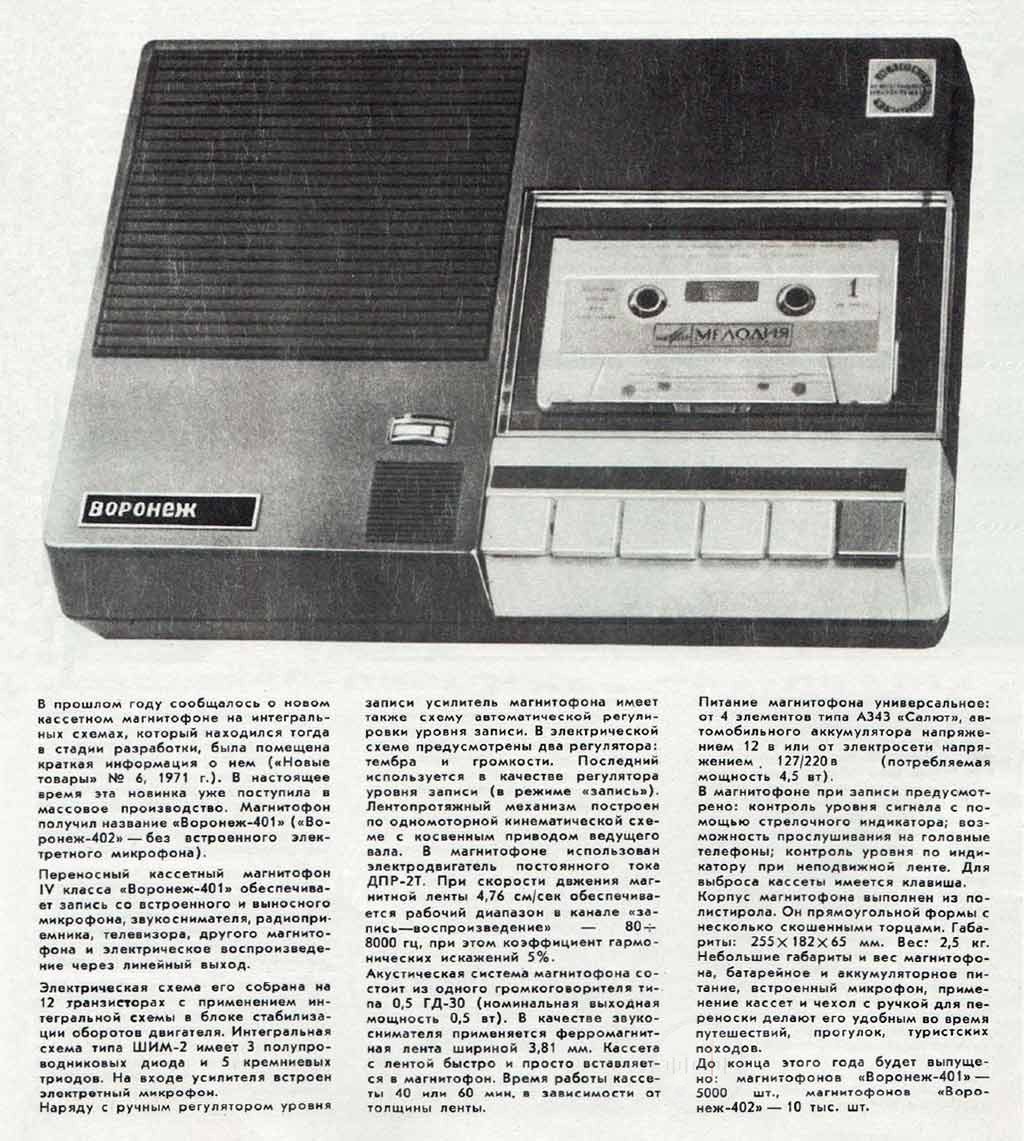

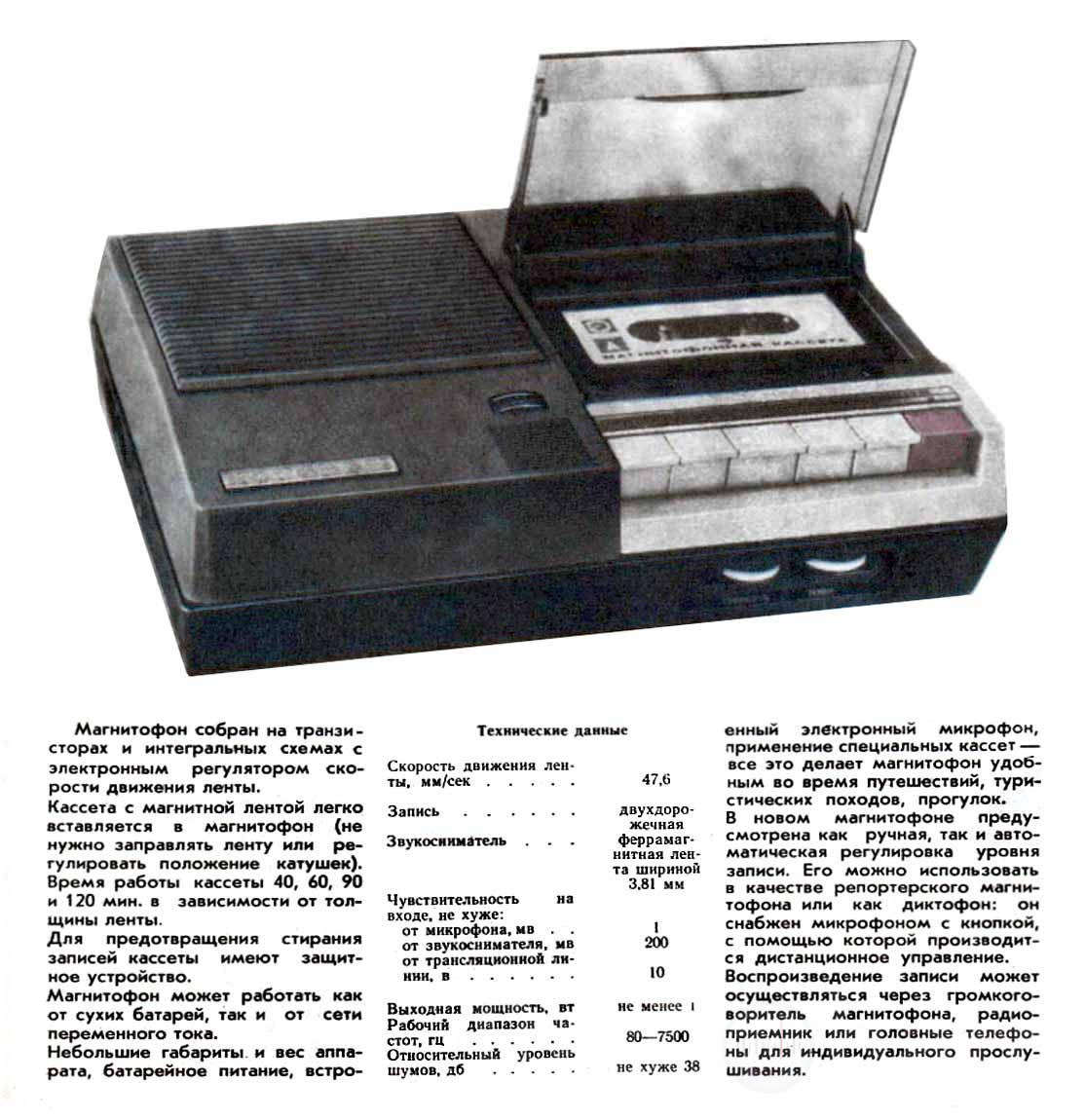

Вырезки рекламы с описанием и техническими характеристиками кассетного магнитофона «Воронеж-401» и «Воронеж-402»
