🔌Технические характеристики радиолы Рекорд 311:
- Приемник рассчитан на прием программ радиовещательных станций в диапазонах волн:
Длинных 2000—735 м (150...408 кгц),
Средних 571,4—186,9 м (525...1605 кгц)
Коротких (KB1) — 75,9—40,0 м (36,95...7,5 Мгц) (КВ2) — 32—24,8 л (9,35...12,1 Мгц)
Ультракоротких 4,54—4,11 м (65,8...73,0 Мгц)
- Чувствительность приемника в диапазонах:
ДВ и СВ — 200 мкв
KB1 и КВ2— 300 мкв
УКВ — 30 мкв
- Избирательность (при расстройке на ±10 кгц) в диапазонах ДВ и СВ не менее 26 дб.
- Номинальная выходная мощность: 0,5 вт
- Полоса воспроизводимых звуковых частот:
в тракте AM 125...3500 гц
в тракте ЧМ и при воспроизведении грамзаписи 125...7100 гц
- Питается радиола «Рекорд-311» от сети переменного тока напряжением 127 или 220 в
- Мощность, потребляемая от сети, не более 75 вт
- Размеры радиолы: 673х320x238 мм
- Вес радиолы без упаковки: 13 кг
📖История и описание радиолы Рекорд 311:

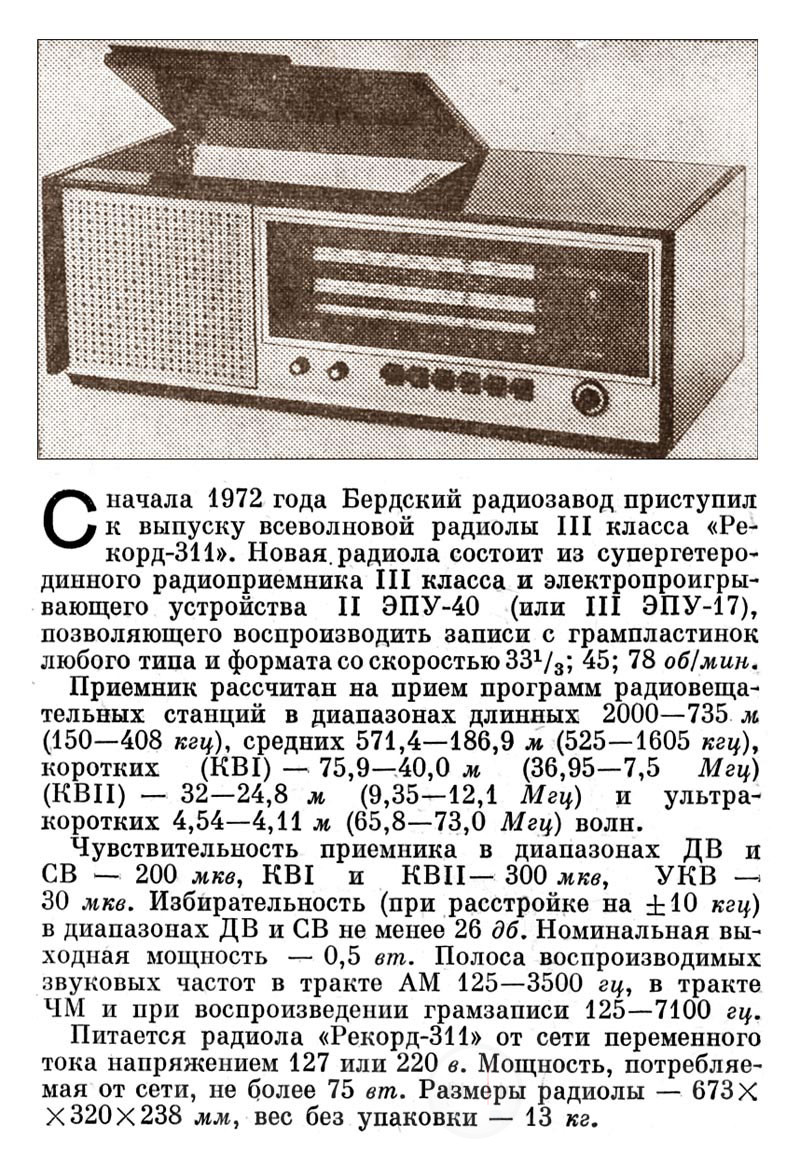

Сначала 1972 года Бердский радиозавод приступил к выпуску всеволновой радиолы 3 класса «Рекорд-311». Новая радиола состоит из супергетеродинного радиоприемника 3 класса и электропроигрывающего устройства 2 ЭПУ-40 (или 3 ЭПУ-17), позволяющего воспроизводить записи с грампластинок любого типа и формата со скоростью ЗЗ; 45; 78 об/мин.

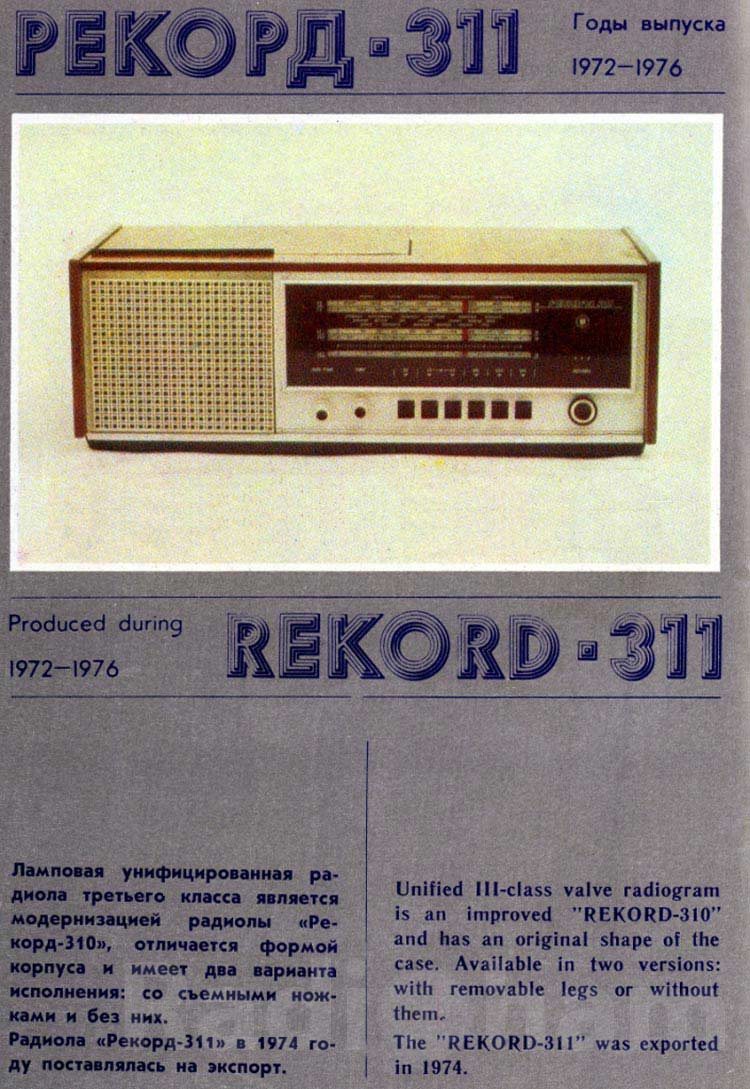

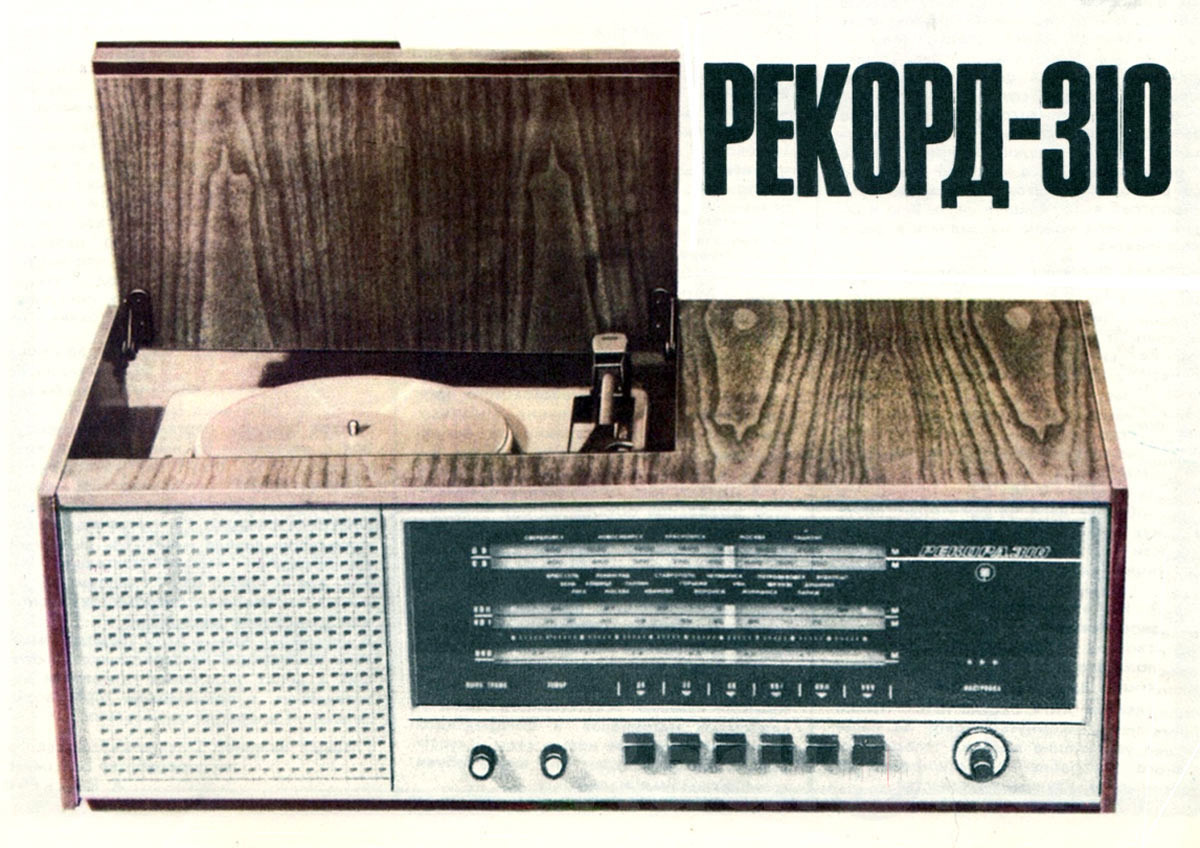

Радиола создана на основе модели ''Рекорд-310'' и отличается формой корпуса и имеет два варианта исполнения: со съемными ножками и без них, а в процессе разработки и именовалась как «Рекорд-310»Радиола «Рекорд-311» в 1974 году поставлялась на экспорт!

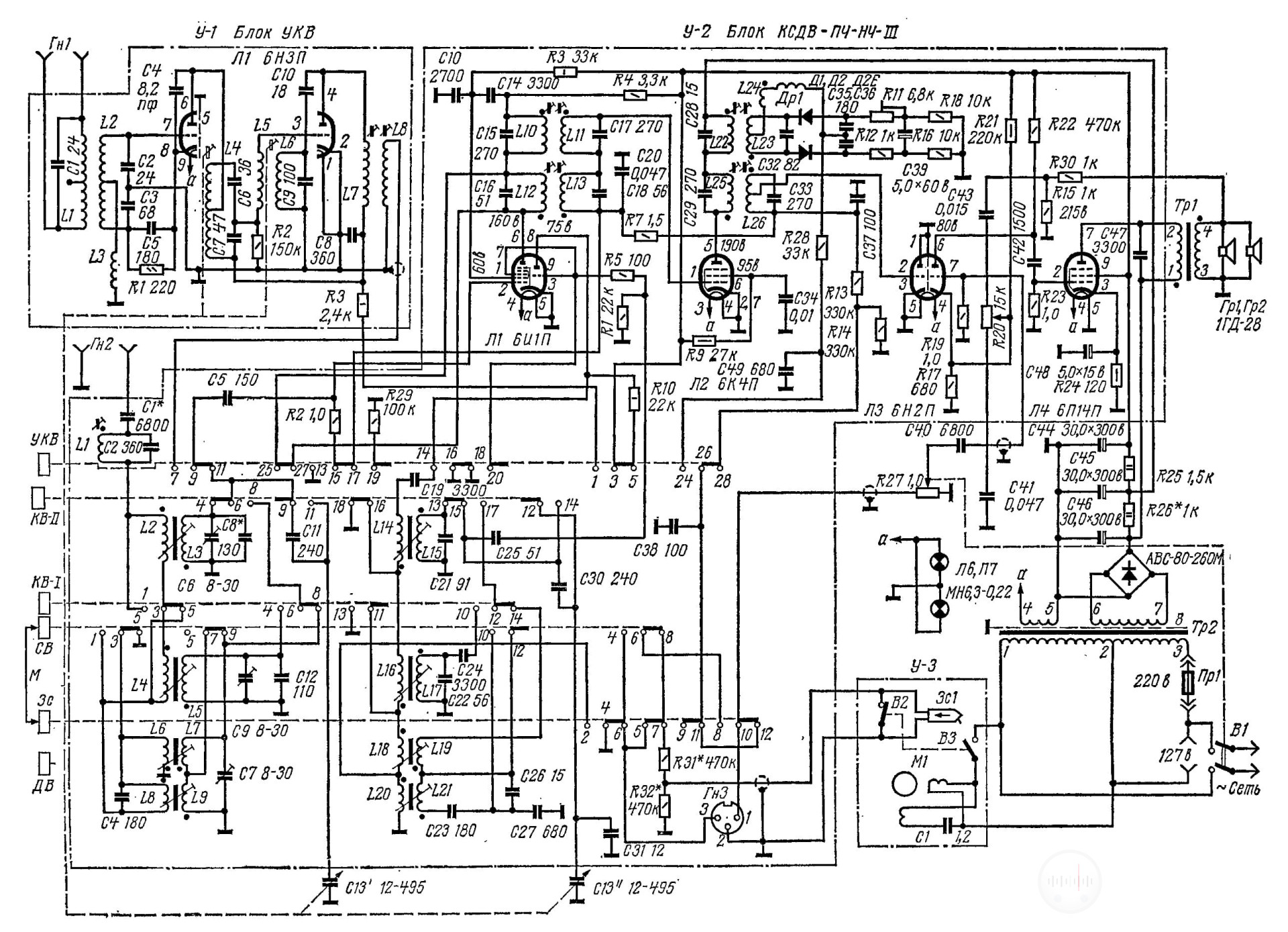

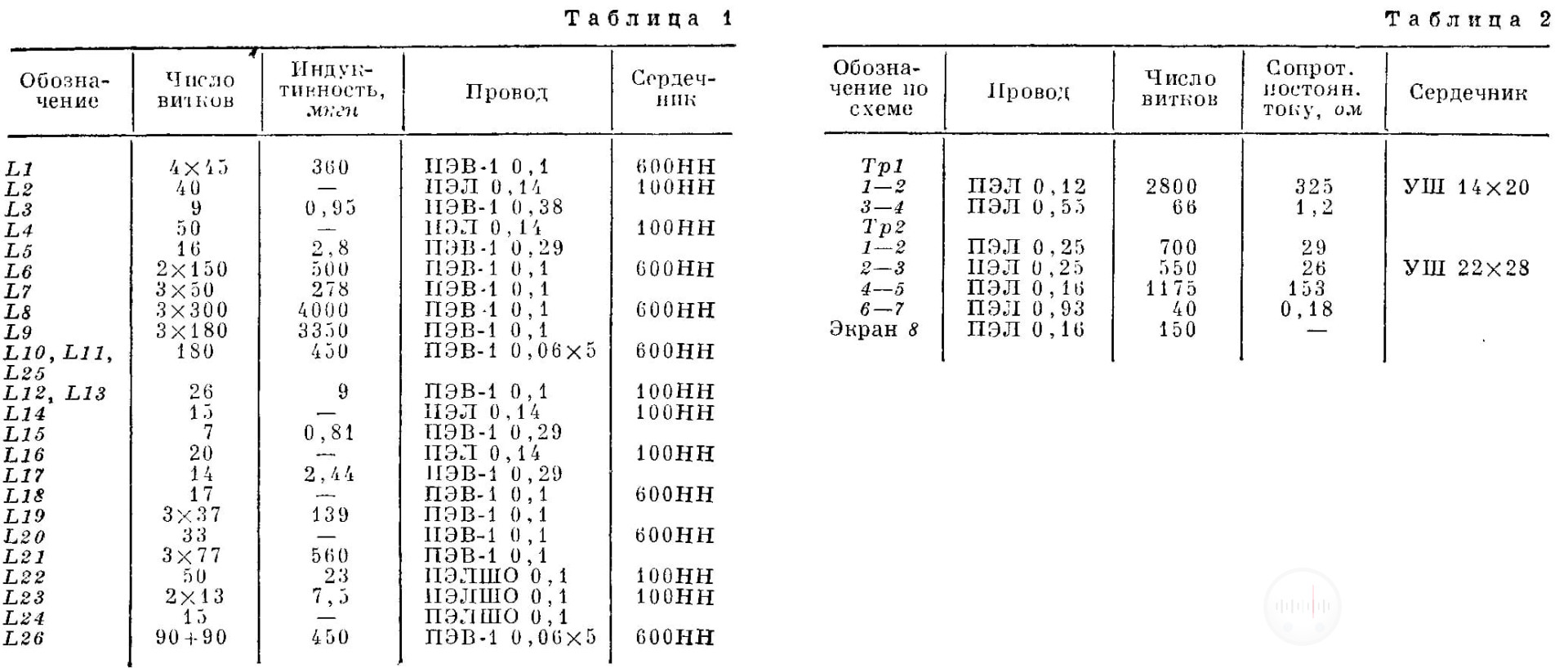

Принципиальная схема радиолы Рекорд 311:
Приемник радиолы «Рекорд-311» представляет собой пятиламповый АМ — ЧМ супергетеродин с автоматической регулировкой усиления, ручной регулировкой громкости и тембра по высшим звуковым частотам.
Входные цепи тракта АМ (см. схему), в диапазонах ДВ, СВ и КВ выполнены по схеме с индуктивной связью. Включение СВ и КВ диапазонов осуществляется нажатием соответствующей клавиши. Диапазон ДВ включается контактами клавиши СВ при ее сбросе.
Гептодная часть лампы Л1 выполняет функции преобразователя частоты, анодной нагрузкой служит полосовой фильтр L10, С15, L11, С17. Гетеродин собран на триодной части этой же лампы по схеме с индуктивной связью.
Усилитель ПЧ однокаскадный. Он выполнен на лампе Л2, в анодную цепь которой включен полосовой фильтр L25 С 29, L26 СЗЗ. В качестве детектора использована левая часть двойного триода лампы ЛЗ. Анод этого триода заземлен и служит экраном. Использование триодной части лампы в качестве детектора обеспечивает нормальную работу усилителя НЯ и детектора при довольно сильных сигналах местных станций. Для уменьшения влияния детектора на контур L26C33 сигнал снимается с половины катушки L26.
Преобразователь частоты и усилитель ПЧ охвачены системой АРУ. Напряжение АРУ на эти каскады подается через цепь R7C20.
Входная цепь, преобразователь частоты и гетеродин тракта ЧМ размещены в блоке УКВ, на выходе которого включен полосовой фильтр, настроенный на промежуточную частоту 6,5 Мгц. В качестве конденсатора контура L8 используется емкость кабеля, соединяющего блок УКВ с платой приемника.
Лампы Л1 и Л2 работают в усилителях НЯ тракта ЧМ. Полосовой фильтр L12C16L13C18 настроен на частоту 6,5 Мгц. На выходе усилителя ПЧ включен симметричный частотный детектор, выполненный на диодах Д1, Д2, сигнал с которого подается на усилитель НЧ.
Усилитель НЧ радиолы содержит один каскад предварительного усиления, собранный на правом триоде лампы ЛЗ, и каскад усилителя мощности на лампе Л4.
С целью уменьшения отрицательной обратной связи в каскаде предварительного усилителя НЧ сопротивление резистора автоматического смещения R17 выбрано малой величины. Необходимое напряжение смещения в этом каскаде обеспечивается делителем R21R17.
Весь усилитель охвачен отрицательной обратной связью, напряжение которой снимается со вторичной обмотки выходного трансформатора и поступает на делитель R30R15.
Параллельно резистору R15 включена цепочка С43, R20C47.
С движка потенциометра R20 напряжение обратной связи подается на катод лампы ЛЗ. В зависимости от положения движка потенциометра изменяется глубина обратной связи на верхних частотах, в результате чего производится подъем пли завал частотной характеристики на верхних частотах (5—6 кгц).
Акустическая система радиолы состоит из двух сое- диненных параллельно громкоговорителей 1ГД —28. Питается «Рекорд-311» от селенового выпрямителя АВС—80—260 М.
📁Дополнительная информация радиолы Рекорд 311:
Обложки руководств по эксплуатации радиолы «Рекорд-311»
