🔌Технические характеристики носимого радиоприёмника Альпинист 417 и 418 :
- Диапазон принимаемых частот (волн):
ДВ 150...405 кГц (2000—740,7 м)
СВ 525...1605 КГц (571,4—186,9 м)
- Промежуточная частота: 465 кГц.
- Максимальная чувствительность при выходной мощности 50 мВт, не менее:
на ДВ 400 мкВ/м
на СВ 150 мкВ/м
- Реальная чувствительность, не менее:
на ДВ 1,4 мВ/м
на СВ 0,65 мВ/м
- Избирательность по соседнему каналу на ДВ и СВ не менее 30 дБ
- Избирательность по зеркальному каналу на ДВ и СВ не менее 36 дБ
- Действие АРУ: при изменении сигнала на входе приемника на 26 дБ соответствующее изменение сигнала на выходе не более 5 дБ.
- Номинальная выходная мощность при коэффициенте гармоник всего тракта усиления не более 4% 400 мВт.
- Максимальная выходная мощность 850 мВт.
- Полоса воспроизводимых звуковых частот 200...3550 Гц.
- Среднее звуковое давление в полосе воспроизводимых звуковых частот не менее 0,3 Па.
- Источник питания: две батареи типа 3336Л или шесть элементов типа 343 (для радиоприемника «Альпниист-417», кроме того, в стационарных условиях сеть переменного тока напряжением 127 или 220 В)
- Напряжение питания 9,0 В
- Ток, потребляемый, приемником, при отсутствии сигнала не более 12 мА.
- Работоспособность приемника сохраняется при снижении напряжения батареи питания до 4,0 В.
- Габаритные размеры: 261х162х76 мм
- Масса радиоприемников:
«Альпинист-418» 1,5 кг
«Альпинист-417» 1,7 кг
📖История и описание носимого радиоприёмника Альпинист 417 и 418 :

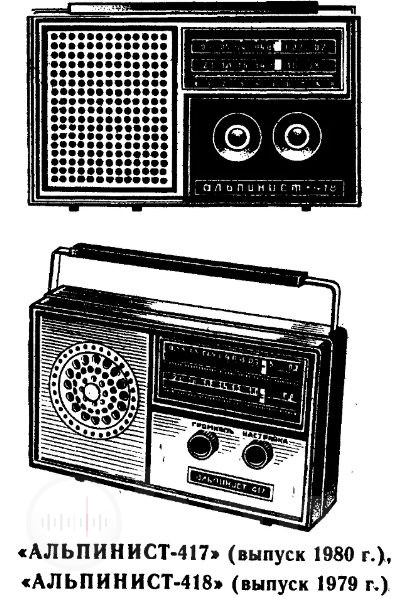

«Альпинист-417» с 1980 года выпускал Воронежский радиозавод, а «Альпинист-418» с 1979 года — это переносные супергетеродинные радиоприемники 4 класса, собраны на семи транзисторах и двух диодах. Радиоприемники «Альпинист-418» и «Альпинист-417» по принципиальной элёктрической схеме и конструкции одинаковы. Различие их состоит в том, что радиоприемник «Альпинист-417» имеет встроенный блок питания и в стационарных условиях может 96 питаться от сети переменного тока напряжением 127 или 220 В. Радиоприемники предназначены для приема передач РВ станций с AM модуляцией в диапазонах ДВ и СВ на встроенную магнитную антенну.

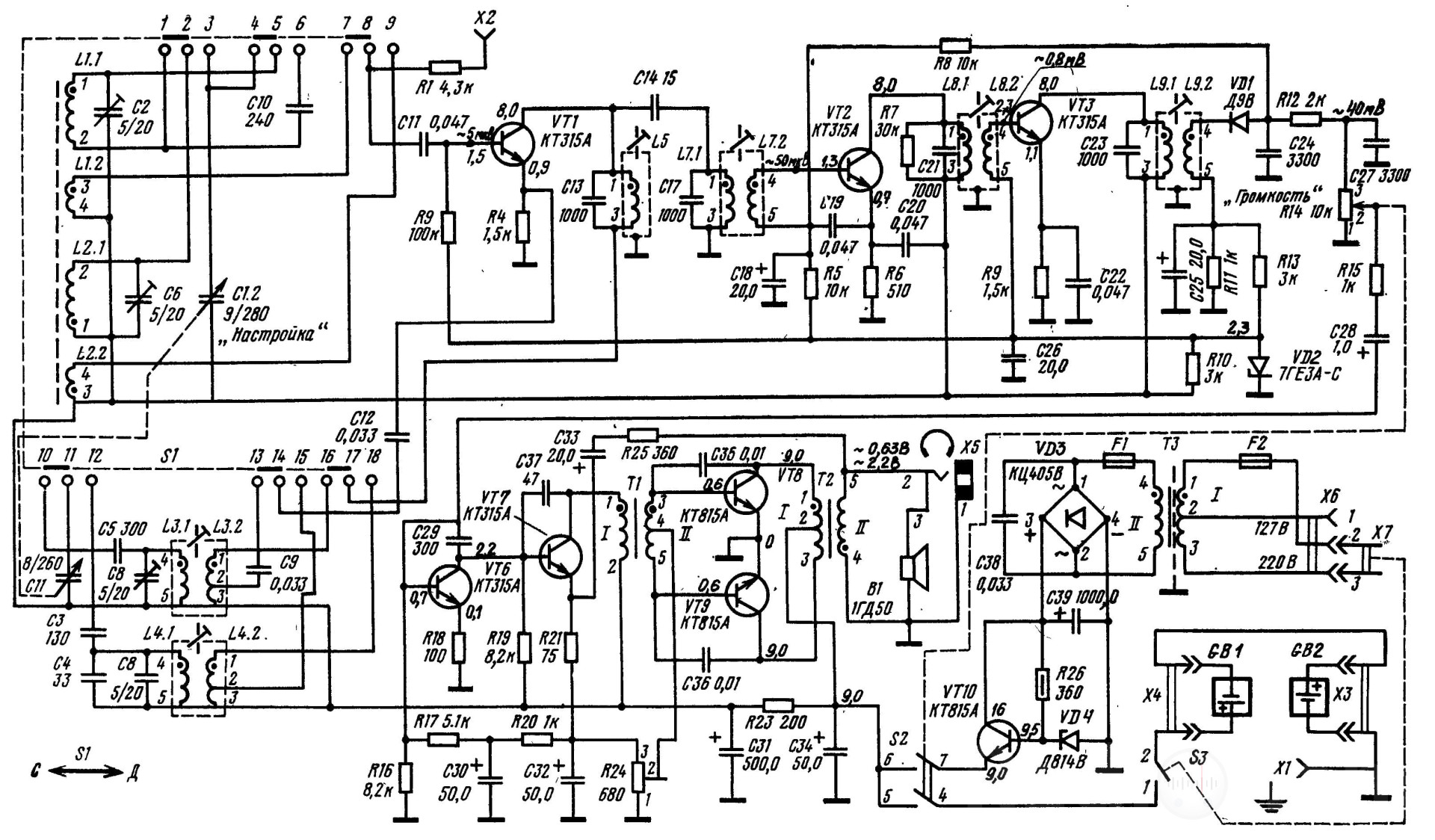

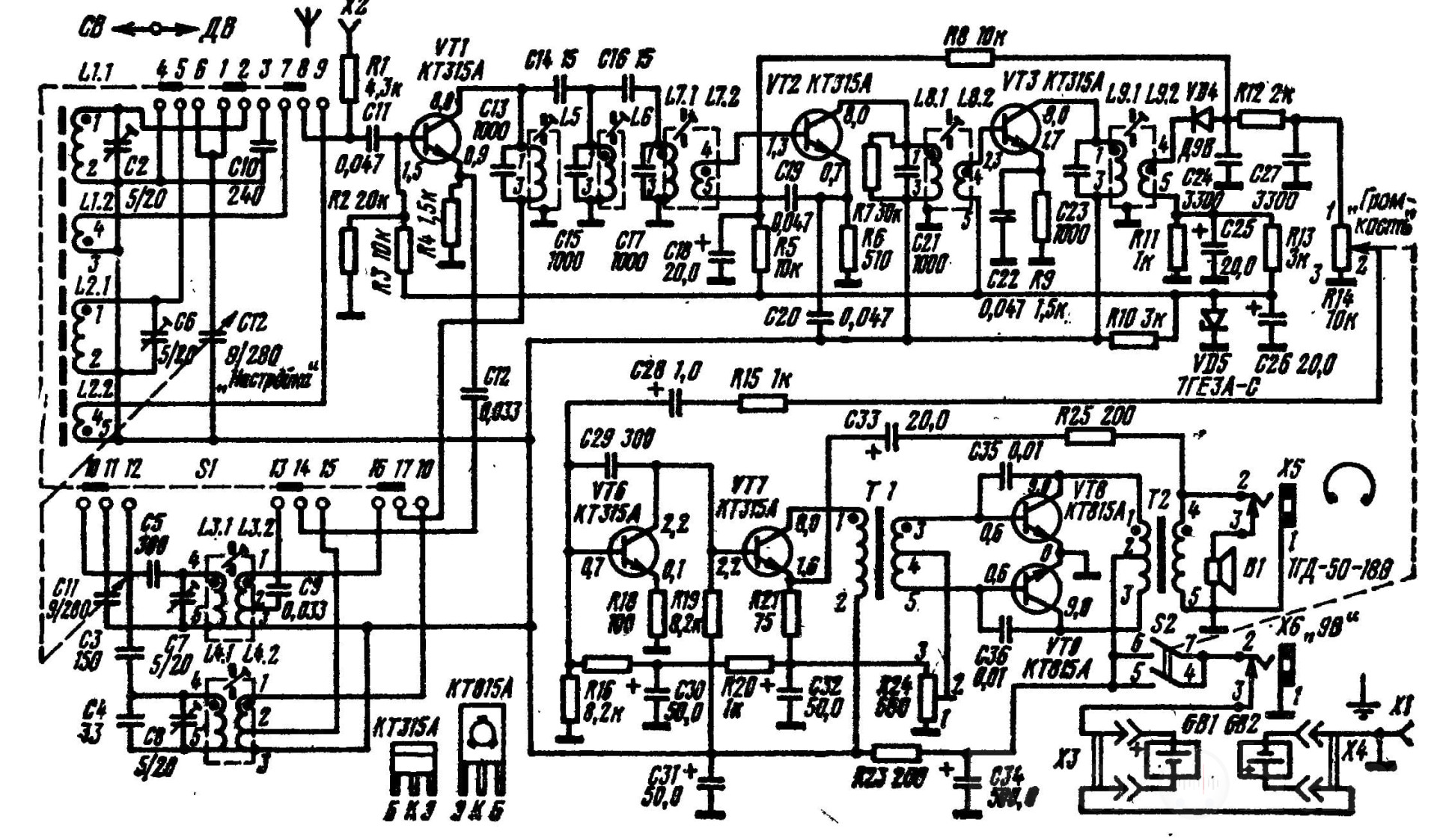

Принципиальная электрическая схема радиоприёмника Альпинист 417 и 418 :
Входная цепь. Катушки входных контуров СВ L1.1 и ДВ L2.1 и соответствующие им катушки связи L1.2 н L2.2 намотаны на ферритовый стержень магнитной антенны (рис. 1.94). При работе в диапазоне ДВ катушка входного контура СВ L1.1 замыкается через конденсатор С10, что позволяет повысить чувствительность приемника на диапазоне ДВ. Связь входных контуров, с базой транзистора VT1 преобразователя частоты индуктивная. Наружная антенна к входным контурам подключается через резистор R1.
Преобразователь частоты собран на транзисторе VT1 по схеме с совмещенным гетеродином. Гетеродин выполнен по индуктивной трехточечной схеме. Напряжение входного сигнала подается на базу, а напряжение гетеродина — на эмиттер транзистора VT1. В коллекторную цепь транзистора VT1 включен трехконтурный ФСС полосой пропускания 8—9 кГц на уровне —6 дБ. Связь ФСС с базой транзистора VT2 первого каскада УПЧ трансформаторная.

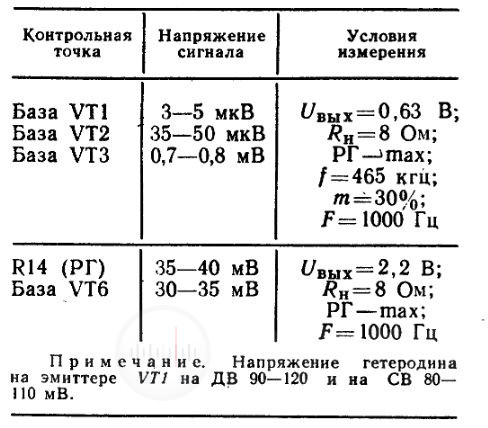

В радиоприемниках выпуска 1981 г. трехконтурный ФСС заменен двухконтурным полосовым фильтром, т. е. исключены контур L6, С15, конденсатор связи С16 и резистор R2 в цепи базы транзистора VT1 (см. рис. 1.94 и рис. 1.95). Максимальная чувствительность приемника на частоте 465 кГц с базы транзистора VT1 3—5 мкВ при выходном напряжении на нагрузке УЗЧ 0,63 В.
Усилитель ПЧ и детектор. Двухкаскадный УПЧ собран на транзисторах VT2 и VT3, включенных по схеме ОЭ. Оба каскада резонансные, нагружены на широкополосные контуры L8.1 С21, R7 и L9.1, С23. Полоса пропускания, измеренная с базы транзистора VT2, составляет 18—20 кГц, а с базы VT3 — 40—45 кГц на уровне — 6 дБ.
Детектор выполнен на диоде VD4. Нагрузкой детектора служит переменный резистор регулятора громкости R14, с которого напряжение сигнала звуковой частоты подается на первый каскад УЗЧ. Для уменьшения искажений при малых уровнях сигнала на диод детектора подается стабилизированное напряжение смещения через резисторы R11, R13.
Для автоматической регулировки усиления используется постоянная составляющая тока диода детектора VD4, с помощью которой регулируется базовый ток транзистора VT2 первого каскада УПЧ. Напряжение АРУ снимается с нагрузки детектора и через RС-фильтр R8, С18 и катушку L7.2 подается в базовую цепь транзистора VT2.
Для стабильной работы тракта ВЧ при снижении напряжения батареи (разрядке) базовые цепи транзисторов VT1 — VT3 питаются стабилизированным напряжением, которое подается от стабилизатора напряжения, собранного на диоде VД5.
Усилитель 3Ч собран иа транзисторах VT6—VT9. Первый и второй каскады выполнены на транзисторах VT6 и VT7 по схеме с непосредственной гальванической связью и работают по схеме автостабилизации. Нагрузкой транзистора VT7 служит согласующий трансформатор Т1. Оконечный выходной каскад собран на транзисторах VT8 и VT9 по двухтактной схеме, работающей в режиме АВ. Напряжение смещения иа базы транзисторов VT8 и VT9 выходного каскада снимается с резисторов R20, R24, через которые протекает эмиттерный ток транзистора VT7 второго каскада УЗЧ. Этот ток автоматически регулируется при изменении температуры окружающей среды.
Такое построение УЗЧ обеспечивает при изменении температуры окружающей среды стабилизацию рабочей точки выходных транзисторов без применения терморезистора. Нагрузкой выходного каскада служит выходной трансформатор Т2, во вторичную обмотку которого включена динамическая головка громкоговорителя В1 типа 1 ГД-50-180 с сопротивлением звуковой катушки 8 Ом.
Для коррекции частотной характеристики УЗЧ два последних каскада охвачены глубокой частотно-независимой ООС. Напряжение ООС снимается со вторичной обмотки трансформатора Т2 и через резистор R25 и конденсатор СЗЗ подается в эмиттерную цепь транзистора VT7. Частотная характеристика в области высоких звуковых частот корректируется конденсаторами С35 — С37.
Для повышения устойчивости работы УЗЧ в цепь питания включен развязывающий фильтр R23, С31.
К приемнику можно подключить малогабаритный телефон типа ТМ-4. При подключении телефона громкоговоритель автоматически отключается.
Блок питания. В радиоприемнике «Альпинист-417» (рис. 1.95) для питания от сети переменного тока используется встроенный блок питания. Он представляет собой двухполупериодный выпрямитель, выполненный по мостовой схеме с емкостным фильтром С39 и электронным стабилизатором напряжения. Блок питания состоит из трансформатора ТЗ, четырех диодного выпрямительного моста и электронного стабилизатора, собранного на транзисторе VT10 и стабилитроне VD11. Стабилизатор обеспечивает стабилизированное выходное напряжение 9 В при питании его от сети переменного тока частотой 50 Гц напряжением 127 и 220 В.
Конструкция и детали радиоприёмника Альпинист 417 и 418:
Корпус радиоприемников «Альпинист-417» и «Альпинист-418» выполнен из ударопрочного полистирола. Корпус состоит из двух частей, которые крепятся двумя винтами.
Шкала и основные органы управления: ручка настройки, ручка включения питания приемника и регулятора громкости расположены на передней лицевой панели, а гнезда для подключения телефона, внешнего источника питания, внешней антенны и заземления — на правой боковой стенке корпуса. Ручка движка переключателя диапазонов расположена на задней стенке корпуса и имеет соответствующие обозначения рабочего положения ДВ и СВ.
В радиоприемнике «Альпинист-417», кроме того, на задней стенке расположены: колодка и движок переключателя напряжения сети, окно с сетевыми контактами для подключения шнура сети питания, держатель движок держателя предохранителя.

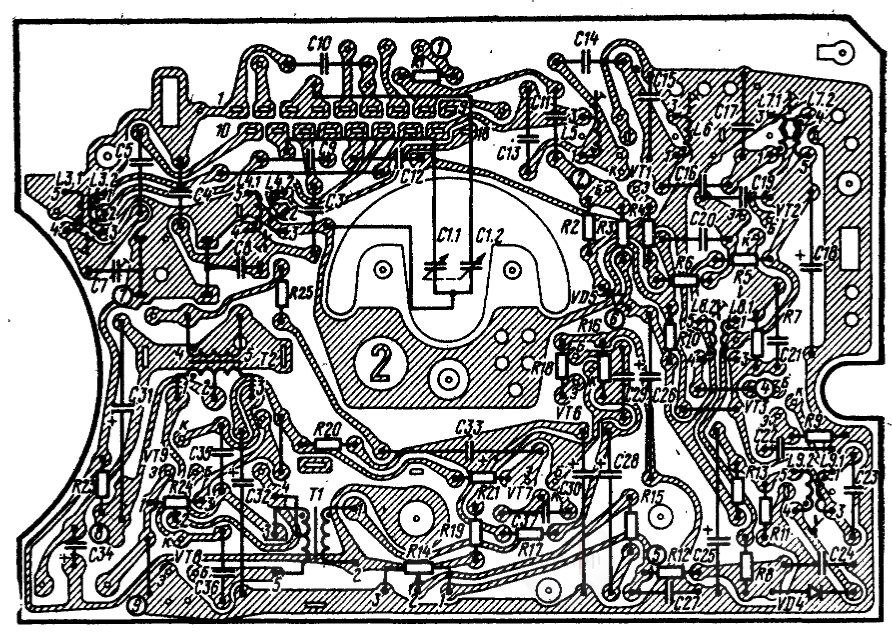

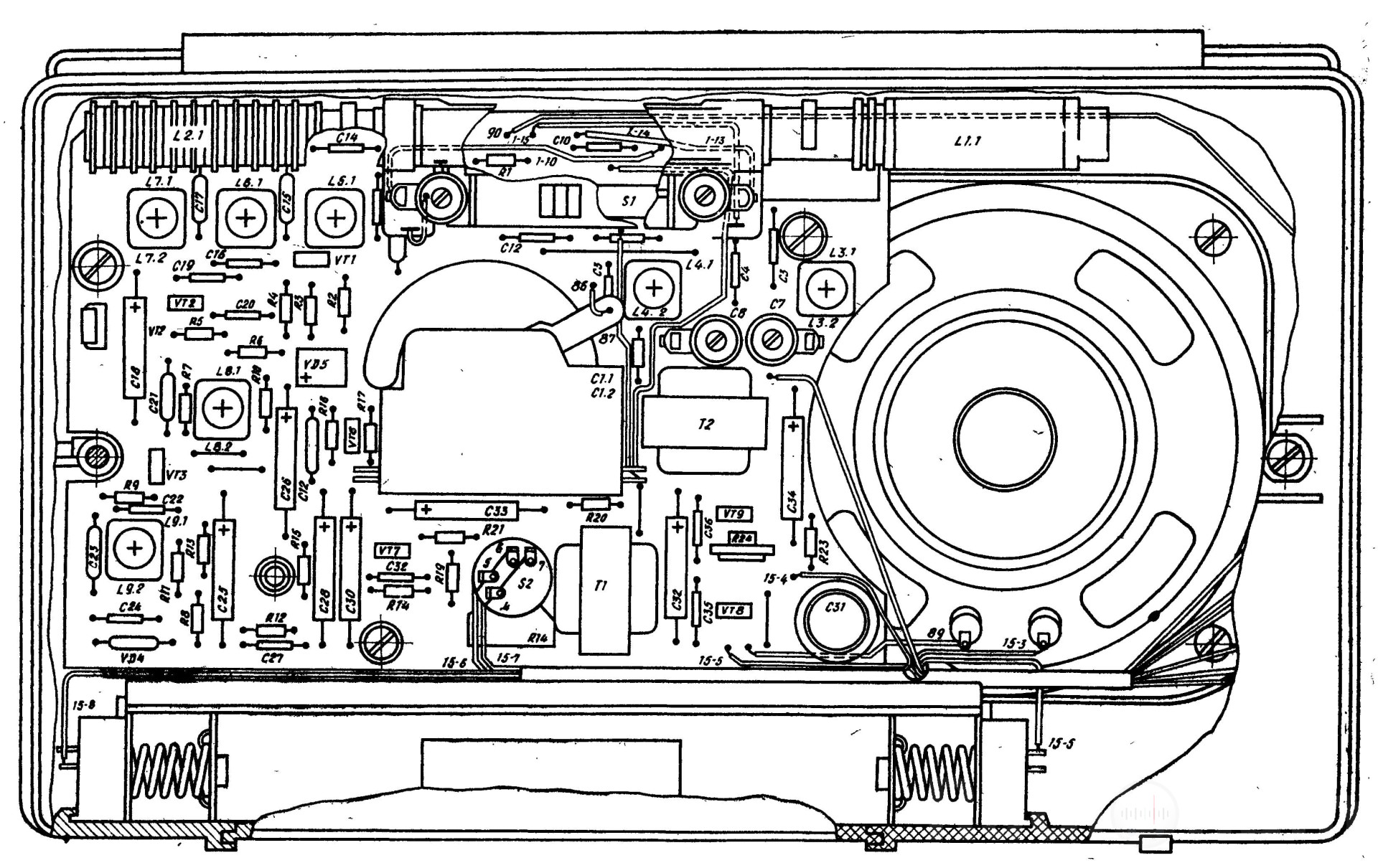

В нижней части корпуса находится отсек для размещения батареи источника питания, который закрывается крышкой. Ручка переноски радиоприемника выдвижная и крепится к корпусу с помощью специальных накладок. Внутри корпуса к передней части крепится динамическая головка громкоговорителя, монтажная печатная плата и верньерно-шкальное устройство. Схема расположения узлов и деталей радиоприемников на печатной плате показана на рис. 1.96. Печатная плата выполнена из фольгированного гетинакса. На ней смонтированы все узлы и детали радиоприемника. Электромонтажная схема печатной платы показана на рис. 1.97.

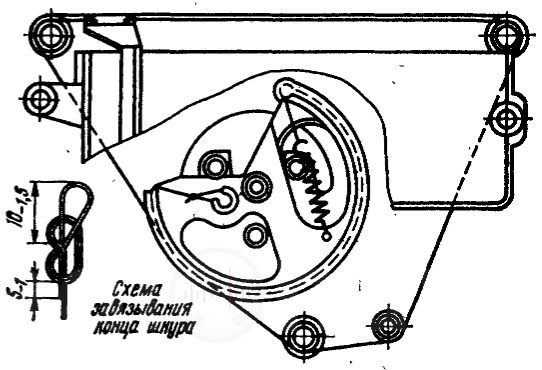

В приемниках применен переключатель диапазонов типа ПД4-1. Приемники настраивают на частоту принимаемой радиостанции двухсекционным блоком КПЕ с воздушным диэлектриком типа КПЕ-2В емкостью 9—280 пФ. Кинематическая схема верньерного устройства показана на рис. 1.98.
Магнитная антенна выполнена на ферритовом стержне марки 400НН длиной 200 мм и диаметром 10 мм.

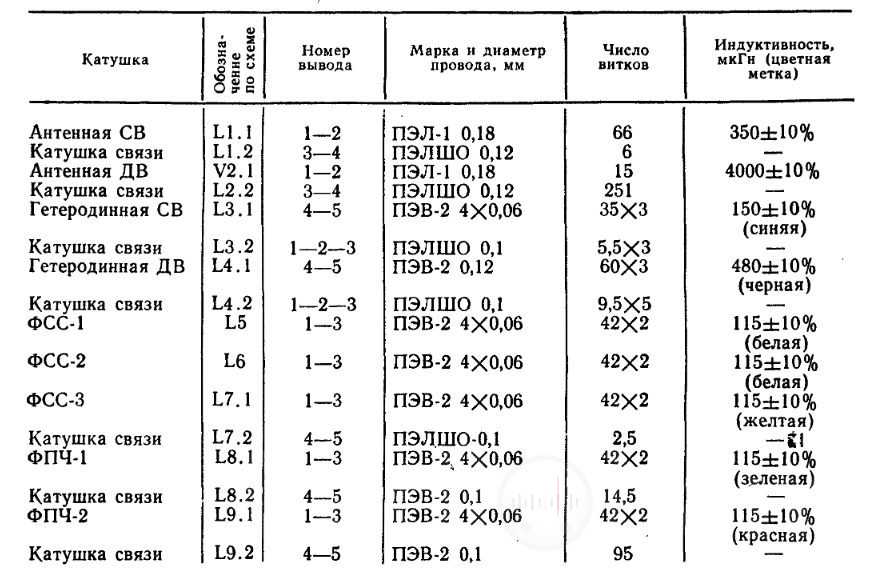

Катушки гетеродина, ФСС, ФПЧ намотаны на четырехсекционные каркасы, которые помещены в ферритовые трубчатые сердечники марки 400НН размерами 10х7,1х12 мм и закрыты алюминиевым экраном. Катушки контуров настраивают подстроечными ферритовыми сердечниками марки 600НН диаметром 2,8 и длиной 14 мм. Намоточные данные катушек контуров приведены в табл. 1.16.

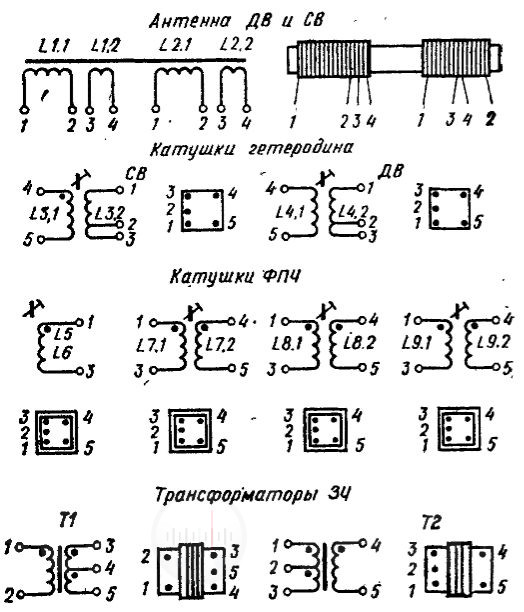

Трансформаторы ЗЧ Т1 и Т2 по конструкции однотипны и собраны на сердечниках из пластин пермаллоя марки 50НН типа Ш6, толщина набора 8 мм. Намоточные данные трансформаторов Т1 и Т2 приведены в табл. П.1 и П.2 приложения. Распайка выводов катушек контуров и трансформаторов 3Ч приведена на рис. 1.99.

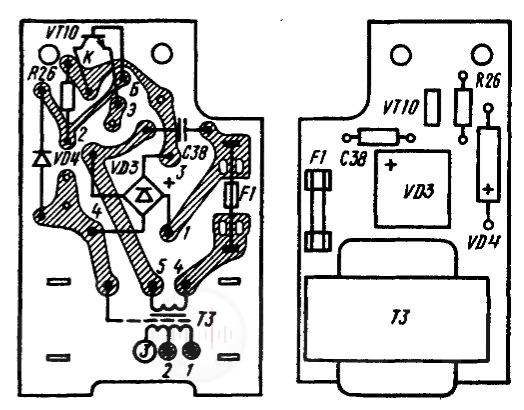

Блок питания радиоприемника «Альпинист-417» собран на отдельной печатной Рис. 1.98. Кинематическая схема верньерного устройства радиоприемников «Альпинист-417 и «Альпинист-418» плате, на которой смонтированы сетевой трансформатор ТЗ, четырехдиодный выпрямитель VD, транзистор VT10, диод VD3 и предохранитель. Схема расположения узлов и деталей на печатной плате блока питания и электромонтажная схема его печатной платы показаны на рис. 1.100. Трансформатор ТЗ собран на Ш-образном сердечнике. Сердечник собран из пластин электротехнической стали марки Э-310.
📁Дополнительная информация носимого радиоприёмника Альпинист 417 и 418:

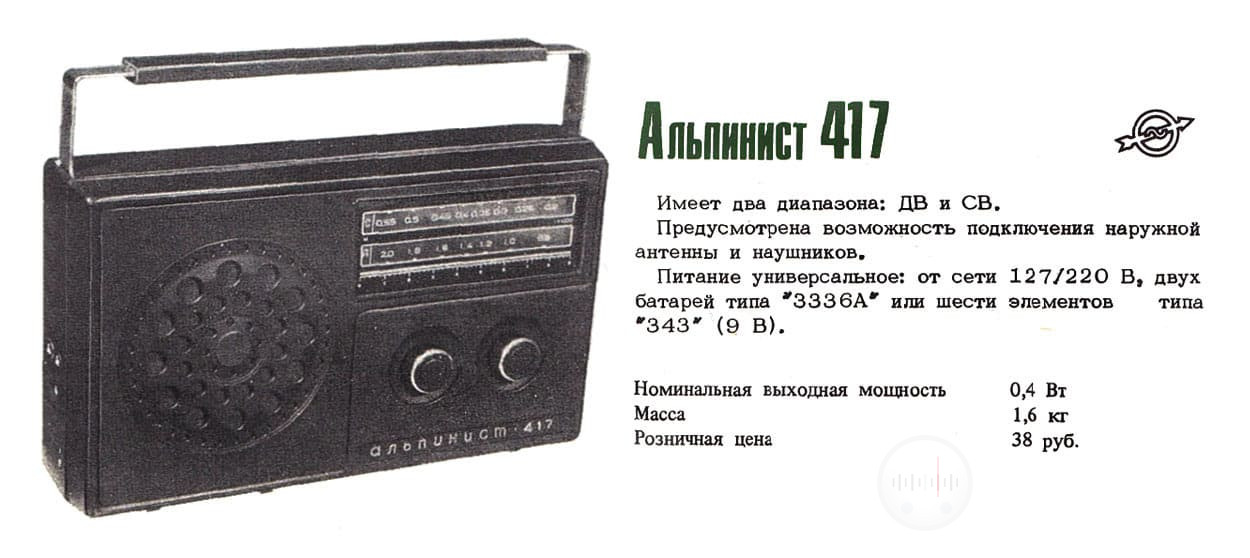

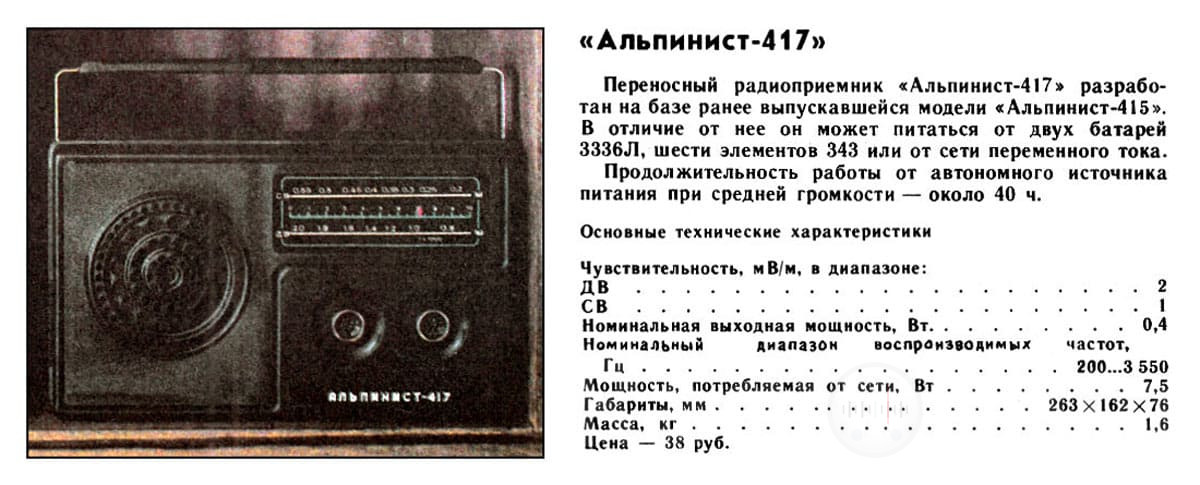

Рекламы с описанием и техническими характеристиками радиоприёмника «Альпинист-417»

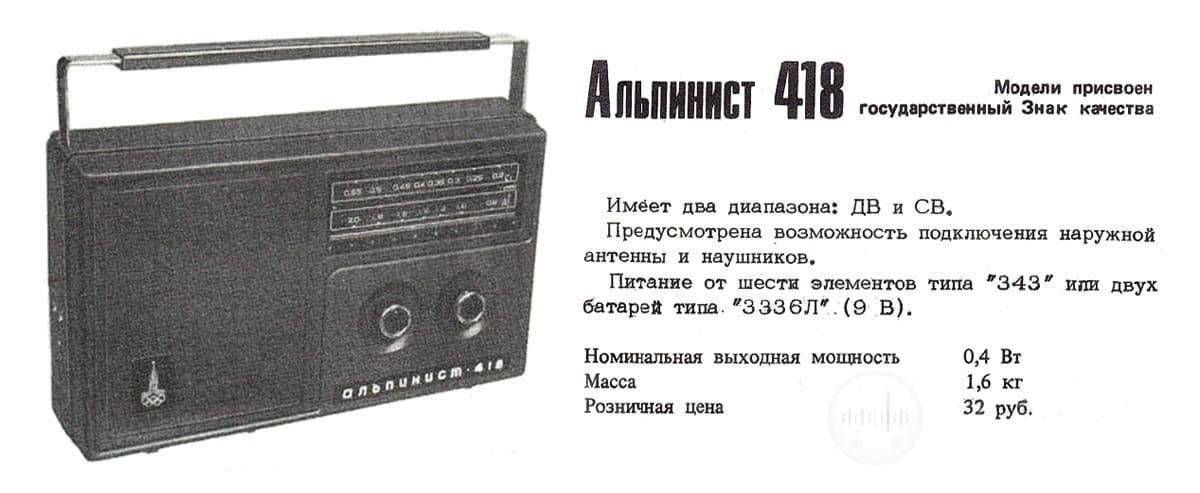

Рекламы с описанием и техническими характеристиками радиоприёмника «Альпинист-418»
