Электрофон Вега 109 стерео post ZaharK

🔌Технические характеристики электрофона Вега 109 стерео:

Диапазон воспроизводимых частот по звуковому давлению, Гц, не уже 50...18 000
Выходная мощность каждого канала, Вт:

номинальная — 10

максимальная, не менее — 15

Коэффициент гармоник по электрическому напряжению усилителя, %, не более 0,7
Уровень фона и наводок всего тракта электрофона по электрическому напряжению, дБ, не хуже 50
Отношение сигнал-фон со входа для отключения приемника, дБ, не хуже 60
Минимальная ЭДС на частоте 1000 Гц, мВ, со входов для подключения магнитофона на воспроизведение и радиоприемника 200
Пределы регулировки тембра на верхней частоте 16 000 Гц по электрическому напряжению, дБ, не менее: подъем 8 спад 8
Действие ослабителя на частоте 1000 Гц, дБ 20±2
Потребляемая мощность от сети, Вт, не более 80
Источником питания электрофона служит сеть переменного тока напряжением 220±22 В, частотой 50 Гц
Габаритные размеры:

блока электрофона не более 465х420х210 мм

одной АС не более 420х250х190 мм

Масса блока электрофона (без упаковки), кг, не более 20
Параметры ЭПУ Г-602
Коэффициент детонации, %, не более 0,15
Регулировка компенсатора скатывающей силы (антискатинга), мН (Г) 0...20 (0...2)
Прижимная сила звукоснимателя, мН 0...40
Диапазон воспроизводимых частот при скорости вращения 33 об/мин — не уже 31,5...16000 Гц
Переходное затухание между каналами на частоте 1000 Гц, дБ, не хуже… .25

📖История и описание электрофона Вега 109 стерео:

Сетевой стереофонический электрофон первой группы сложности «ВЕГА-109-СТЕРЕО» с первого квартала 1985 года выпускал Бердский радиозавод, по своим электрическим и электроакустическим параметрам соответствует требованиям технических условий 1.740.022 ТУ и ГОСТ 1П57-80. Электрофон «Вега-109-стерео» предназначен для электроакустического воспроизведения механической звукозаписи с грампластинок всех форматов. С электрофона можно производить запись на магнитофон со стереофонических и монофонических грампластинок, а также использовать как усилитель с акустическими системами для прослушивания с приемника стереофонических и монофонических передач, воспроизведения магнитной записи от магнитофона, имеющего менее качественную систему воспроизведения. Акустическая система электрофона состоит из двух одинаковых колонок закрытого типа с номинальным электрическим сопротивлением (4+-0,8) Ом и мощностью 15 Вт. Подключаются акустические системы к электрофону соединительные шнурами. Расположение и назначение элементов управления и розеток для внешних электрических соединений электрофона показаны на рис. 1-2. Розетки для подключения акустических систем, держатель предохранителя расположены со стороны задней стенки электрофона.

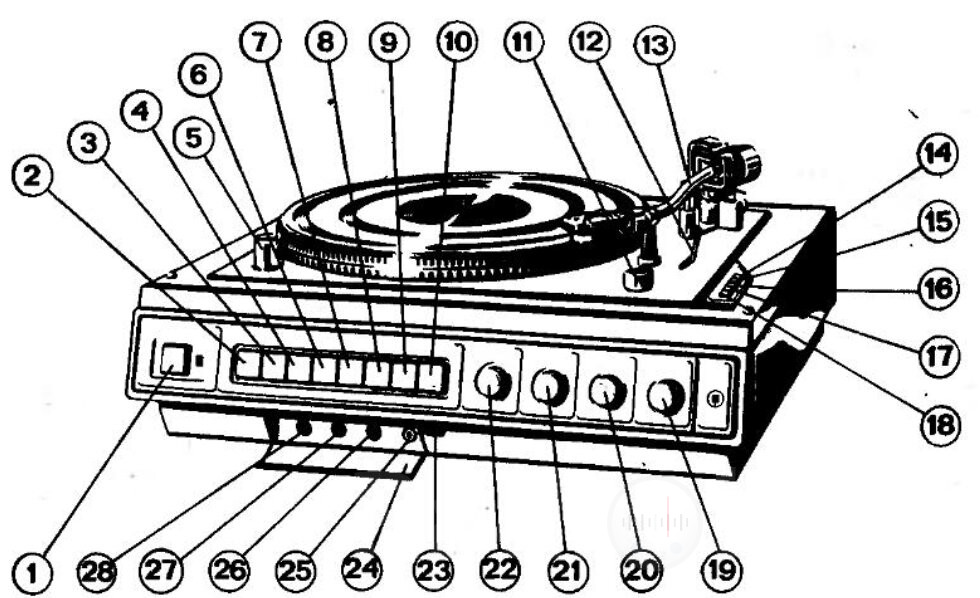

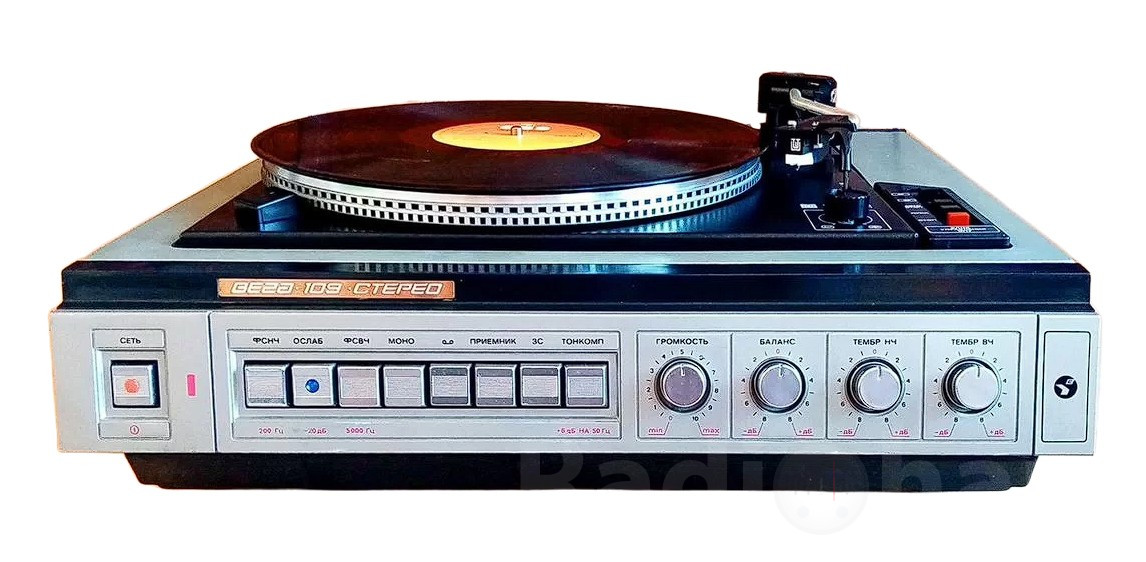

Внешний вид, расположение и назначение элементов управления электрофона «Вега-109-стерео» без крышки Рис. 1:
кнопка включения сети
кнопка включения фильтра низких частот ФСНЧ «200 Гц»
кнопка включения ослабителя ОСЛАБЛ "-20 дБ"
кнопка включения фильтра верхних частот ФСВЧ «5000 Гц».
индикатор включения сети и освещения стробоскопических меток
кнопка включения режима моно-стерео МОНО.
кнопка включения магнитофона
кнопка включения радиоприемника ПРИЕМНИК
кнопка включения звукоснимателя ЗС
кнопка включения тонкомпенсации ТОНКОМП "+6дБ на 50 Гц
ручка подстройки частоты вращения диска
ручка ручного микролифта
тонарм
кнопка включения частоты вращения диска на 45,11 об/мин «45»
кнопка включения частоты вращения диска на 33,33 об/мин «33»
кнопка включения автостопа
кнопка включения ЭПУ ПУСК
кнопка выключения ЭПУ СТОП
ручка регулятора тембра высоких частот ТЕМБР ВЧ
ручка регулятора тембра низких частот ТЕМБР НЧ
ручка регулятора стереобаланса БАЛАНС
ручка регулятора громкости
защелка крышки отсека разъемов
крышка отсека разъемов
кнопка включения стереотелефонов
розетка подключения стереотелефонов
розетка подключения приемника
розетка подключения магнитофона

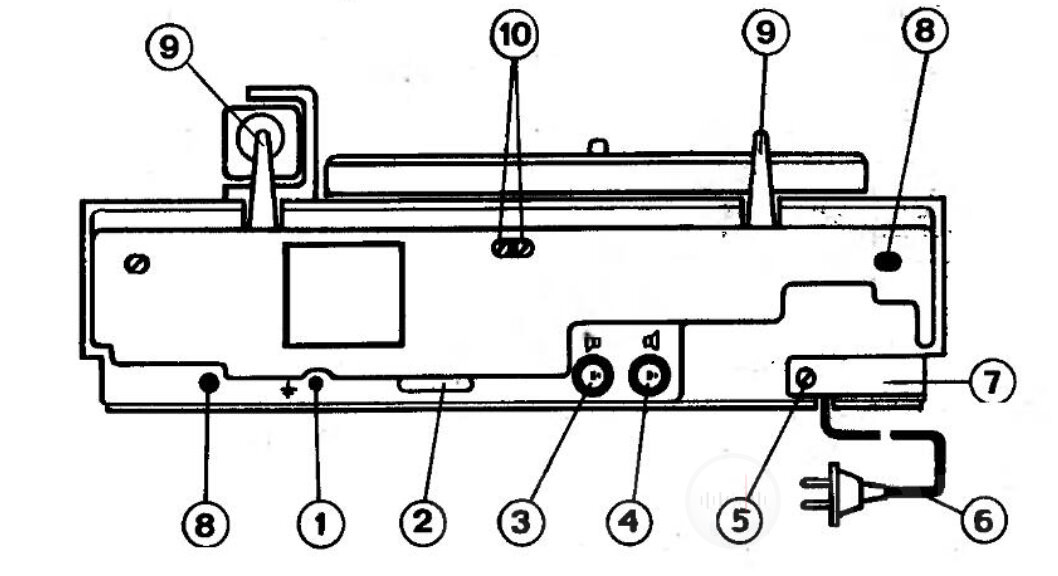

Вид электрофона со стороны задней стенки, расположение и назначение элементов управления электрофона «Вега-109-стерео» Рис. 2:
гнездо заземления
номер изделия.
розетки подключения акустических систем
розетки подключения акустических систем
винт крепления крышки
шнур питания
крышка, закрывающая держатель предохранителя первичной, цепи
места пломбировки (2 шт.).
штыри шарнира для установки крышки (2 шт.)
винты для регулировки устойчивого положения крышки

Электрическая схема электрофона состоит из: блока коммутации (А1), блока регуляторов (А2), блока ЭПУ (АЗ), блока питания (А4), платы включения стереотелефонов (А5), усилителя мощности (А6), акустических систем 15АС-109.

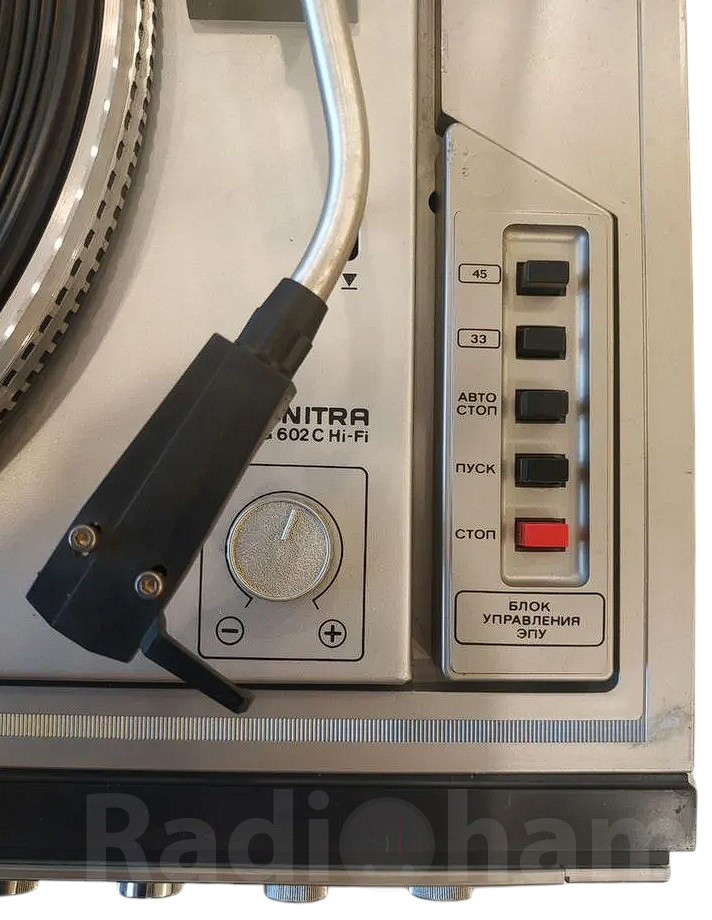

Электропроигрывающее устройство Г-602 электрофона Вега-109-стерео имеет:

механизм микролифта, обеспечивающий поднятие тонарма после окончания воспроизведения грампластинки при выключении ЭПУ; устройство ручного микролифта, позволяющее поднять и опустить тонарм в любом месте грампластинки без выключения ЭПУ; фотоэлектрический выключатель (устройство автостопа), обеспечивающий выключение ЭПУ после окончания воспроизведения грампластинки; устройство точной подстройки частоты вращения диска и контроля с помощью стробоскопического устройства; компенсатор скатывающей силы; статическую балансировку звукоснимателя относительно горизонтальной оси; устройство для регулировки прижимной силы звукоснимателя.

Конструкция электрофона Вега-109-стерео:

Электрофон «Вега-109-стерео» выполнен в виде настольной конструкции. Корпус прямоугольный, отделанный шпоном ценных пород дерева с лакокрасочным покрытием и имеет съемно-откидную крышку. Электрофон состоит из блоков: усилителя звуковой частоты, электропроигрывающего устройства и двух акустических систем 15АС-109. Конструктивно электрофон сделан по принципу отдельных функциональных блоков. Все блоки выполнены печатным монтажом на отдельных платах. Все элементы на печатных платах маркированы с указанием элемента и его номера по принципиальной схеме. К металлическому шасси электрофона крепятся платы, на которых собраны блоки выпрямителя, коммутации и регуляторов. Платы УМ обоих каналов соединены с элементами устройства с помощью соединителей СНП40-10. Блок питания состоит из силового трансформатора и платы блока питания, на которой установлены диоды и конденсаторы. Контакты переключателя рода работ П2К соединены печатным монтажом с элементами схемы. Выходные транзисторы КТ805АМ непосредственно закреплены на радиаторах. На верхней панели электрофона размещено ЭПУ, на передней и верхней панелях — органы управления, которые имеют соответствующие надписи и обозначения. На задней стенке корпуса находятся гнезда для подключения АС левого и правого каналов и держатель предохранителя.

Конструкция ЭПУ электрофона Вега-109-стерео:

В ЭПУ электрофона применен пассиковый провод, который обеспечивает передачу вращающего момента приводного ролика, находящегося на двигателе, на приводной диск. Такая система привода в сочетании с двигателем постоянного тока и массивным диском ЭПУ позволяет уменьшить до минимума вибрации и завязки от акустических колебаний. Тонарм прикреплен к плате ЭПУ вместе с элементами концевого выключателя, которые прикреплены на тонарме вместе с элементами регулировки.

Разборка и сборка электрофона Вега-109-стерео:

Разборку необходимо производить в следующей последовательности: снять верхнюю крышку; снять ручки с регуляторов громкости, баланса и тембров; снять втулки, одетые на оси резисторов, открутить и снять центрирующие втулки; снять диск ЭПУ; отвинтить винты, находящиеся в пломбировочных чашках; приподнять ЭПУ и, придерживая его одной рукой, отсоединить вилки питания, находящиеся на шасси, а также соединители с ЭПУ со входом предварительного усилителя и блока управления ЭПУ; отвинтить четыре винта и снять заднюю стенку; положить электрофон верхней панелью на стол, покрытый материалом, предохраняющим корпус от повреждений; снять четыре ножки, отвинтив винты, крепящие их; отвинтить четыре винта, крепящих шасси, и осторожно вынуть шасси из корпуса. Сборку электрофона производить в обратном порядке, обращая внимание на соответствующее подключение соединителей и вилок питания.
