Радиоприёмник Ленинград 010 стерео post ZaharK

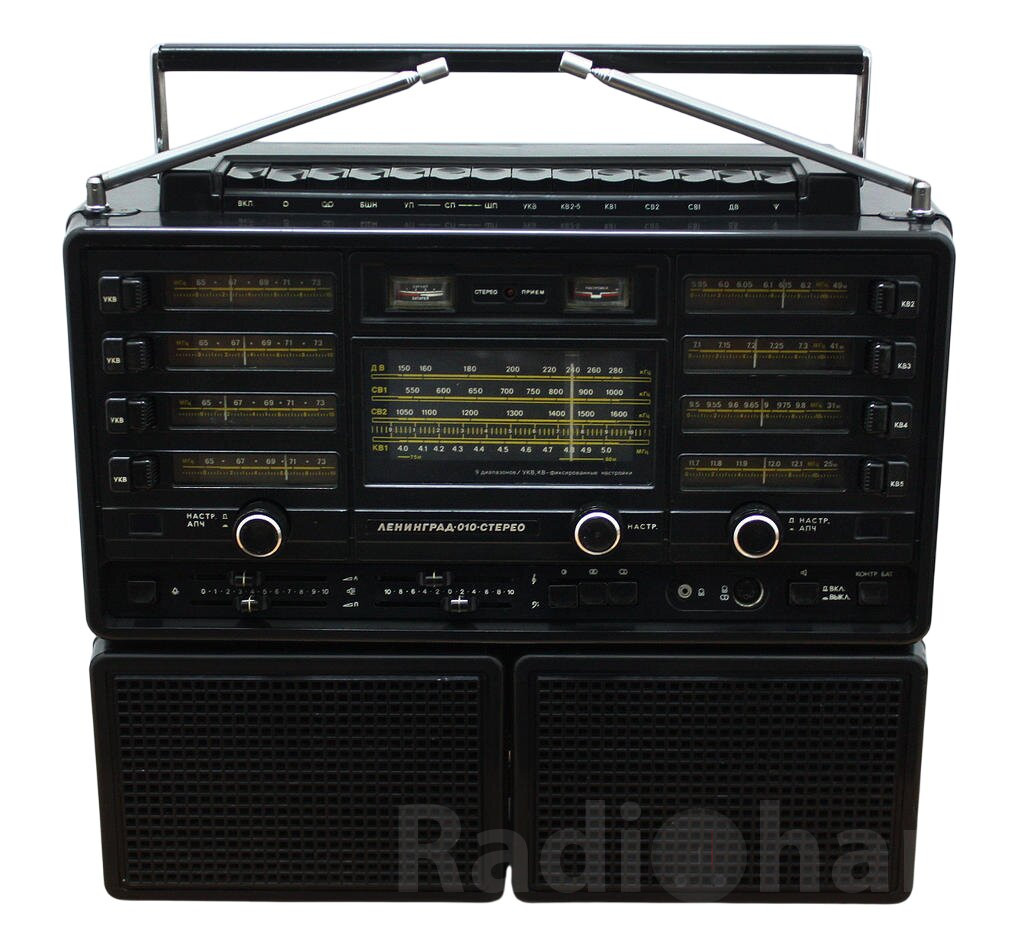

Радиоприемник «Ленинград-010-стерео» в сложенном состоянии.

🔌Технические характеристики радиоприёмника Ленинград 010 стерео:

Диапазон принимаемых частот (волн):

ДВ 150—405 кГц (2000—740,7 м)

СВ-1 525—1300 кГц (571,4—230,8 м)

СВ-2 1300—1605 кГц (230,8—186,9 м)

КВ-1 3,95—5,75 МГц (75,9—52,2 м)

КВ-2 5,95—6,20 МГц (50,4—48,4 м)

КВ-3 7,10—7,30 МГц (42,3—41,1 м)

КВ-4 9,50—9,80 МГц (32,6—30,6 м)

КВ-5 11,7—12,1 МГц (25,6—24,8 м)

УКВ 65,8—73,0 МГц (4,56—4,11 м)

Промежуточная частота:

на ДВ, СВ-1, СВ-2, КВ-1 465 кГц;

на КВ-2 — КВ-5 первая ПЧ 1,84 МГц;

вторая ПЧ 465 кГц;

на УКВ 10,7 МГц.

Максимальная чувствительность при выходной мощности 50 мВт, не менее:

на ДВ 150 мкВ/м

на СВ 100 мкВ/м

на КВ 10 мкВ/м

на УКВ 2 мкВ

Реальная чувствительность с внутренней антенны, не менее:

на ДВ 0,8 мВ/м

на СВ 0,5 мВ/м

на КВ 50 мкВ/м

на УКВ 5 мкВ

Реальная чувствительность со входа внешней антенны, не менее:

на ДВ и СВ 50 мкВ

на КВ-1 —КВ-5 30 мкВ

на УКВ (при Rвх=75 Ом) 2,5 мкВ

Избирательность по соседнему каналу иа ДВ и СВ не менее 70 дБ.
Избирательность по соседнему каналу в диапазоне УКВ (измеренная двухсигнальным методом) при отношении сигнал-помеха на выходе 20 дБ при расстройках на ±120 и ±180 кГц, отношение помеха-сигнал на входе не менее 0 дБ.
Избирательность по зеркальному каналу, не менее: на ДВ (на частоте 250 кГц) 60 дБ; на СВ-1 (на частоте 1,25 МГц) 60 дБ; на СВ-2 (на частоте 1,6 МГц) 60 дБ; на КВ-1 (на частоте 6,1 МГц) 46 дБ; на КВ-2 — КВ-5 (по первому зеркальному каналу) 60 дБ; на КВ-2 — КВ-5 (по второму зеркальному каналу) 80 дБ; на УКВ (на частоте 69 МГц) 60 дБ
Избирательность ПЧ, не менее:

на частотах 370 и 560 кГц 60 дБ

на частоте 5,95 МГц (по первой ПЧ) 80 дБ

на частоте 66 МГц 60 дБ

Действие АРУ: при изменении сигнала на входе приемника на 60 дБ соответствующее изменение напряжения на выходе приемника не более 6 дБ
Действие АПЧ: коэффициент АПЧ

на КВ-2 — КВ-5 не менее 3

на УКВ не менее 5

полоса захвата на КВ-2 — КВ-5 10— 25 кГц

на УКВ 300—500 кГц;

полоса удержания на КВ-2 — КВ-5 22,5—40 кГц

на УКВ 450—1200 кГц.

Полоса воспроизводимых звуковых частот:

при приеме в режиме «Узкая полоса» на ДВ, СВ и КВ 80...4000 Гц

при приеме в режиме «Широкая полоса» 80...6300 Гц

при приеме на УКВ 80...12 500 Гц

Диапазон регулирования тембра, не менее: на частоте 80 Гц ±9 дБ; на частоте 10 000 Гц±8 дБ.
Среднее стандартное звуковое давление не менее 0,4 Па.
Изменение выходного уровня при переходе с моно на стереорежим и обратно — не более 3 дБ
Разбаланс частотных характеристик всего стереотракта по электрическому напряжению на частотах 300 и 5000 Гц не более 3 дБ и на частоте 10 000 Гц не более 4 дБ
Переходные затухания между стереоканалами по всему тракту приемника, не менее:

на частоте 300 Гц 24 дБ

на частоте 1000 Гц 28 дБ

на частоте 5000 Гц 22 дБ

на частоте 10 000 Гц 15 дБ

Частотная характеристика сквозного стереотракта в диапазоне УКВ, измеренная на выходе для подключения магнитофона на запись при неравномерности ±2 дБ, не уже 31,5 — 15 000 Гц.
Максимальная выходная мощность, не менее:

при питании от батареи — 1,5 Вт

при питании от сети 127/220 В — 4,0 Вт.

Номинальная выходная мощность при коэффициенте гармоник всего тракта не более 4% 1,0 Вт.
Источник питания: шесть элементов типа 373 напряжением 9,0 В, или внешний источник питания напряжением 11—15 В, либо сеть переменного тока частотой 50 Гц напряжением 127/220 В.
Ток, потребляемый радиоприемником при отсутствии сигнала на входе, не более 65 мА.
Работоспособность приемника сохраняется при снижении напряжения источника питания до 5,6 В.
Габаритные размеры 433х388х150 мм.
Масса радиоприемника (без источника питания) 9,5 кг.

📖История и описание радиоприёмника Ленинград 010 стерео:

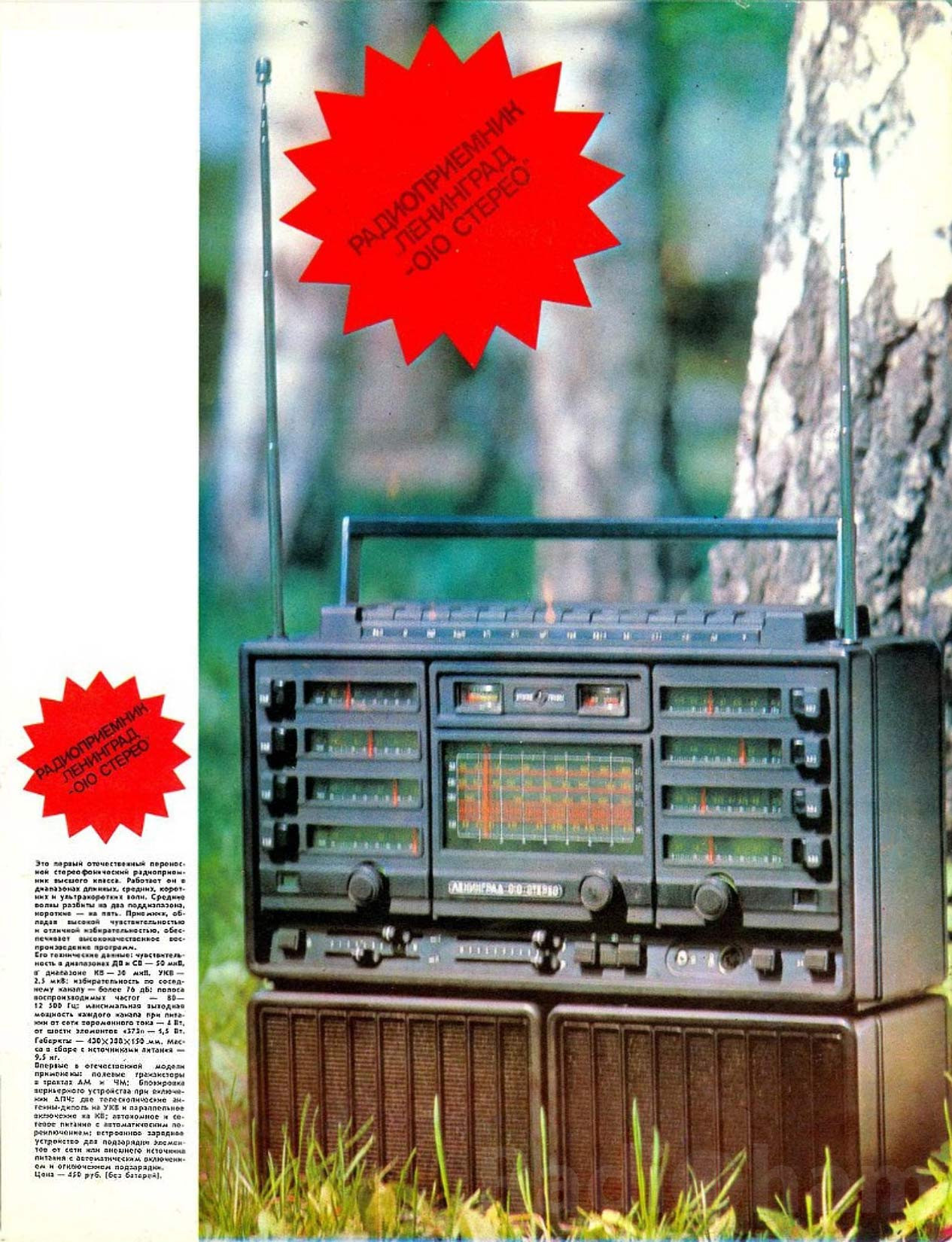

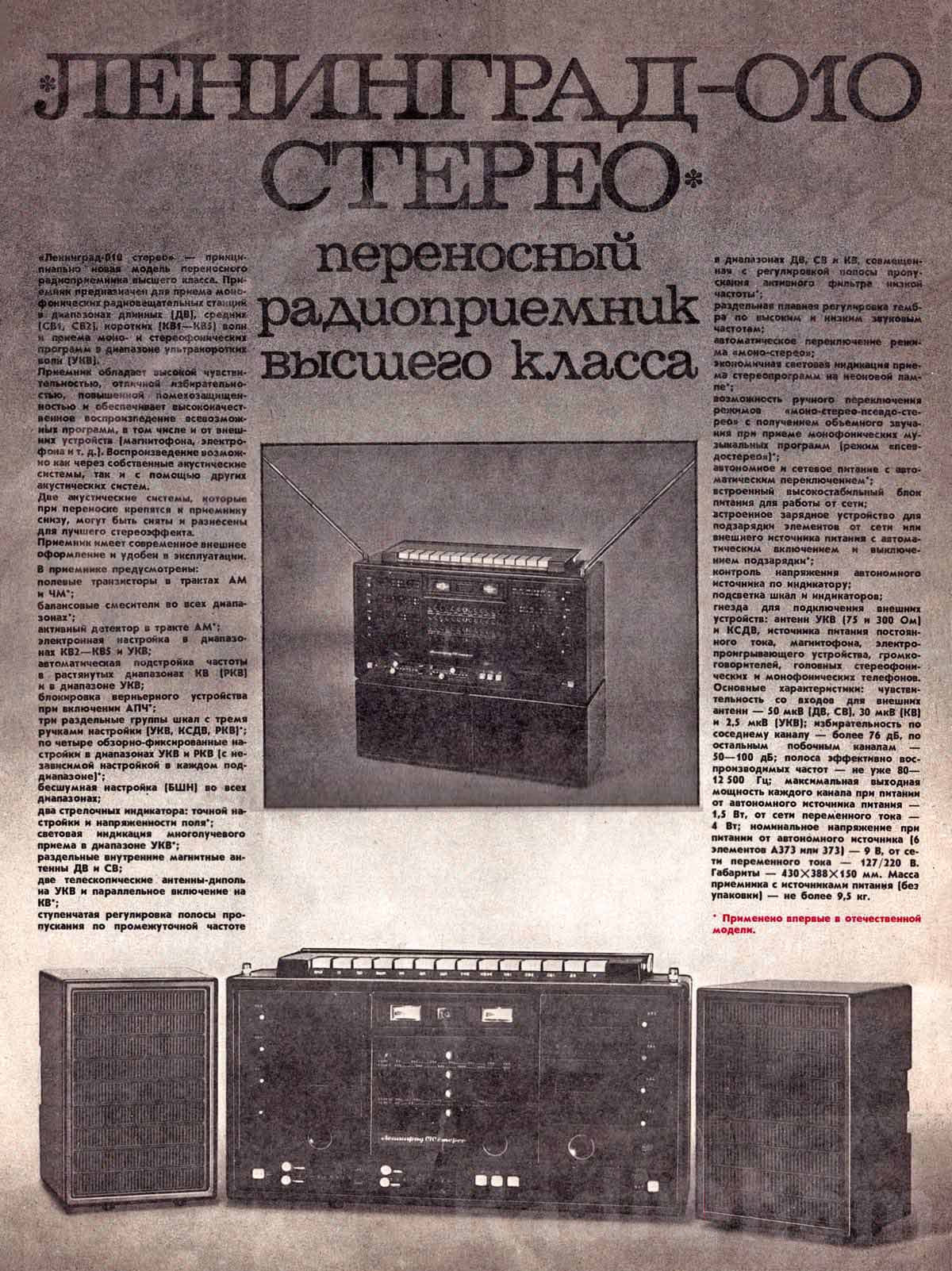

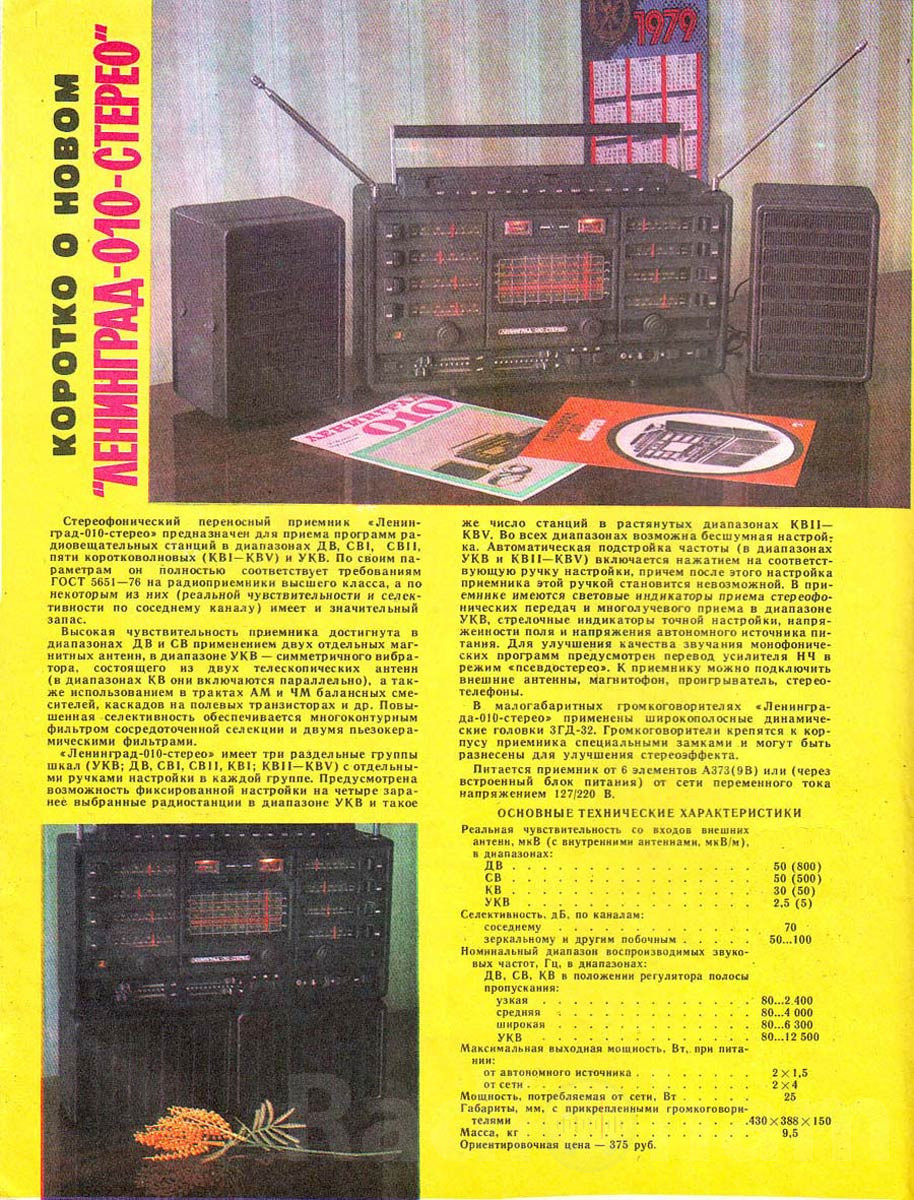

Переносный стереофонический приемник высшего класса «Ленинград-010-стерео» с 1979 года выпускал Ленинградский завод «Радиоприбор». Предназначен радиоприёмник для приема монофонических радиовещательных станций в диапазонах коротких (КВ 1), средних (СВ1, СВ2), длинных (ДВ) волн (КСДВ) и растянутых коротких (КВ2… КВ5) волн (РКВ) с амплитудной модуляцией и приема моно и стереофонических программ в диапазоне ультракоротких волн (УКВ) с частотной модуляцией, а также для воспроизведения монофонической и стереофонической грамзаписи с внешнего электропроигрывающего устройства, записи и воспроизведения записи с помощью магнитофона, получения эффекта объемного звучания типа «псевдостерео» при приеме монофонических музыкальных программ.

Два громкоговорителя, крепящиеся при переноске приемника к его корпусу снизу, для лучшего стереоэффекта могут быть сняты и разнесены.

Приемник имеет: девять диапазонов волн; две раздельные внутренние магнитные антенны для приема на ДВ и СВ диапазонах; две выдвижные телескопические антенны, образую- щие диполь на УКВ и параллельно включенные на КВ; автоматическую подстройку частоты (АПЧ) на диапазонах КВ2… КВ5 и УКВ и электронную настройку на всех диапазонах; три раздельные группы шкал с тремя ручками настройки (УКВ, КСДВ, РКВ) и по четыре обзорно-фиксированные настройки в диапазонах УКВ и РКВ (с независимой настройкой в каждом поддиапазоне), позволяющие прослушивать одну из четырех УКВ и четырех КВ станций, на которые произведена предварительная настройка приемника.

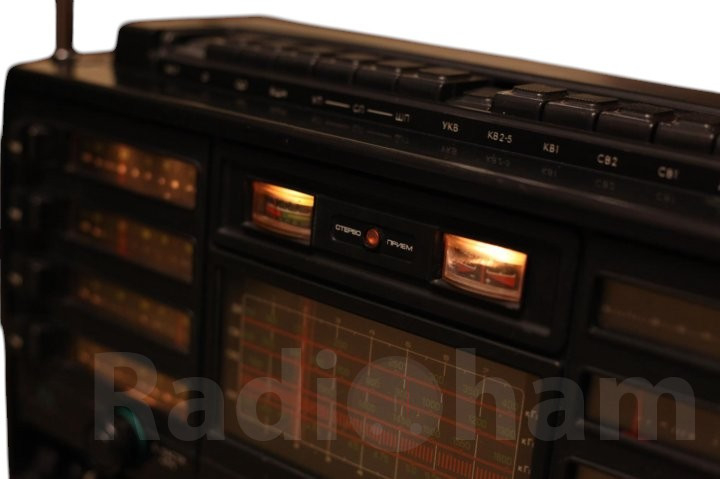

В приемнике предусмотрена бесшумная настройка (БШН), позволяющая снизить уровень шумов и помех в промежутках между радиовещательными станциями при умеренном уровне внешних помех. Для настройки приемника предусмотрены два стрелочных индикатора: точной настройки (НАСТРОЙКА) и напряженности поля (СИГНАЛ). Для правильного выбора положения телескопических антенн в диапазоне УКВ применена световая индикация многолучевого приема. Предусмотрена возможность ручного переключения режимов МОНО, СТЕРЕО, ПСЕВДОСТЕРЕО. При нажатой кнопке СТЕРЕО переключение режимов МОНО—СТЕРЕО в диапазоне УКВ происходит автоматически в зависимости от вида принимаемой передачи. Прием стереопередачи сопровождается свечением светового индикатора.

Приемник имеет эффективную ступенчатую регулировку полосы пропускания по промежуточной частоте в диапазонах КВ, СВ и ДВ, совмещенную с регулировкой полосы пропускания активного фильтра низкой частоты, и раздельную плавную регулировку тембра по высшим и низшим звуковым частотам.

В приемнике предусмотрены: автономное батарейное питание (внутренний источник постоянного тока); внешнее питание от источника постоянного тока или сети переменного тока; автоматическое переключение на источник питания, имеющий большее напряжение; подзарядка элементов автономного питания от сети или внешнего источника питания при помощи встроенного зарядного устройства.

Приемник снабжен гнездами для подключения внешних устройств: антенны диапазонов КВ, СВ и ДВ и антенн УКВ (75 и 300 Ом) внешнего источника питания постоянного тока, магнитофона, электропроигрывающего устройства, акустических систем, головных стереофонических и монофонических телефонов.

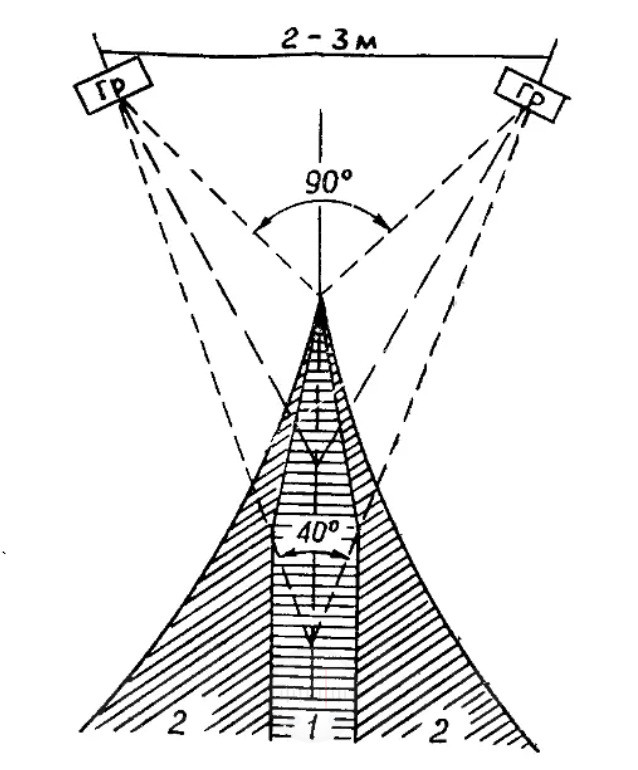

Рекомендованное расположение громкоговорителей радиоприёмника «Ленинград-010-стерео» при прослушивании стереофонических программ

Конструкция и детали радиоприёмника Ленинград 010 стерео:

Радиоприемник «Ленинград-010-стерео» конструктивно состоит из трех отдельных блоков: собственно приемника и двух акустических систем (громкоговорителей), прикрепляемых к корпусу приемника снизу с помощью замков-защелок. Корпуса радиоприемника и громкоговорителей выполнены из ударопрочного полистирола черного цвета. Корпус радиоприемника состоит из шести частей: передней и задней панелей, верхней, нижней и двух боковых стенок. Они крепятся между собой винтами.

Основные органы управления радиоприемником расположены на верхней и передней лицевой панелях и имеют соответствующие надписи и обозначения. На задней стороне радиоприемника расположены вспомогательные органы управления и гнезда для подключения внешней антенны, внешнего магнитофона, электропроигрывающего устройства, и др. Радиоприемник имеет три раздельные группы шкал с тремя ручками настройки (УКВ, КСДВ, РКВ) и по четыре обзорно-фиксированные настройки в диапазонах УКВ и РКВ (с независимой настройкой в каждом поддиапазоне), позволяющие прослушать одну из четырех в диапазоне УКВ и четыре в диапазоне КВ-2 —КВ-5 радиостанций, на которые предварительно настроен радиоприемник. Внутри корпуса размещено пластмассовое шасси, на котором закреплены все блоки. Катушки входных контуров диапазона ДВ L3 и L4 размещены на одном ферритовом стержне W2-2, а катушки входных контуров диапазонов СВ-1 (L2) и СВ-2 (L1) — на втором ферритовом стержне магнитной антенны W1 (каждая диаметром 10 и длиной 200 мм из феррита марки 400НН).
