🔌Технические характеристики акустической системы 25АС 309:
- Номинальная электрическая мощность: 25 Вт
- Паспортная электрическая мощность: 35 Вт
- Номинальное электрическое сопротивление 4 Ом
- Диапазон воспроизводимых частот не уже 40...20000 Гц
- Среднее звуковое давление при номинальной мощности в диапазоне частот 100-8000 Гц, не менее 1,6 Па
- Используемые динамики:
НЧ: 35 ГДН-1-4 (25 ГД-26Б)
СЧ: 20 ГДС-4-8 (15 ГД-11А)
ВЧ: 5 ГДВ-1-8 (3 ГД-31)
- Габаритные размеры акустической системы: не более 480x285x261
- Масса без упаковки: не более 13 кг
📖История и описание акустической системы 25АС 309 :

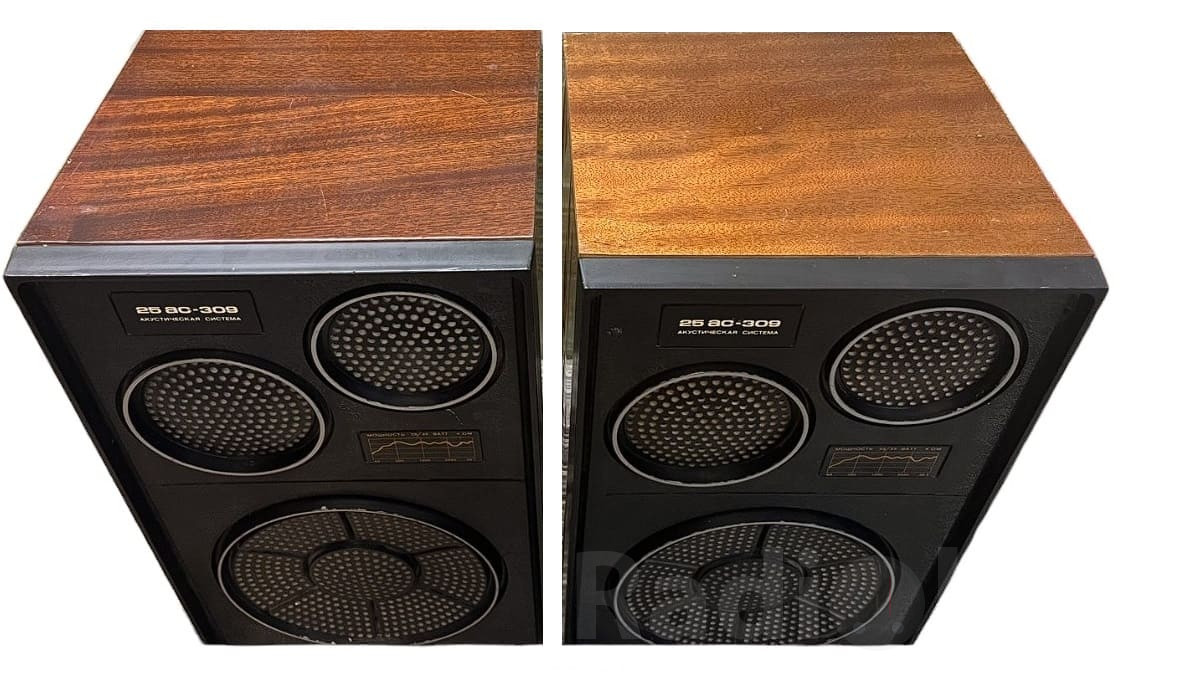

Акустическая система «25АС-309» выпускалась с 1982 года Бердским радиозаводом. 3-х полосная акустическая система закрытого типа предназначена для высококачественного воспроизведения звука в комплекте с бытовой радиоэлектронной аппаратурой, у которой номинальное электрическое сопротивление нагрузки не более 4 Ом: магнитофоном, электрофоном и т.д. Мощность аппаратуры не должна превышать 35 Вт.
Корпус представляет собой прямоугольный ящик со съемной задней панелью. Внешняя поверхность отделана шпоном из ценных пород дерева, покрытым многослойным лаком. Внутри корпуса размещен мешок с ватой, предназначенный для подавления внутренних резонансов. На дне акустической системы (АС) установлена плата фильтров. Среднечастотный (СЧ) динамик изолирован от основного объема пластиковым колпаком, внутри которого также находится вата. Высокочастотный (ВЧ) и СЧ динамики закреплены с внешней стороны АС, а низкочастотный (НЧ) динамик — с внутренней. Лицевая панель и динамики закрыты единой пластиковой накладкой, выполняющей как декоративную, так и защитную функцию. Накладка фиксируется винтами, расположенными с внутренней стороны лицевой панели. На плате фильтров использованы катушки с воздушными сердечниками, конденсаторы МБГО и резисторы С5-35.
Акустическая система должна эксплуатироваться при температуре 10-35°С и относительной влажности воздуха 65-80%.
Осенью 1984 года завод выпускал аналогичную АС типа «25АС-109» переименованную по ГОСТ 23262-83.

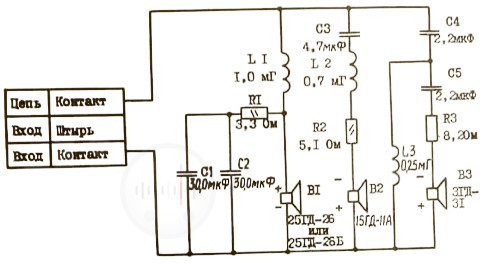

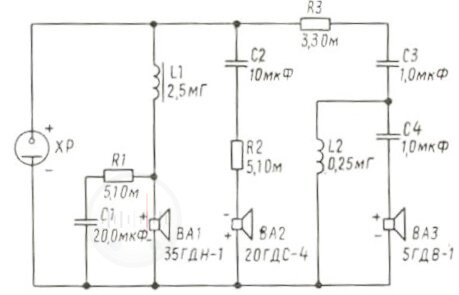

Три вида фильтров акустических систем «25АС-109» и «25АС-309»
