Радиола Кантата 205 стерео

🔌Технические характеристики радиолы Кантата 205 стерео:

• Диапазон принимаемых частот (волн):

ДВ, кГц (м) 148...285 (2027...1050)

СВ, кГц (м) 525...1607 (571,6...186,7)

КВ2, МГц (м) 5,9...7,35 (50,85...40,81)

КВ1, МГц (м) 9,4...12,1 (31,9...24,8)

УКВ, МГц (м) 65,8...74 (4,56...4,06)

• Чувствительность, ограниченная шумами, со входа для внешней антенны, мкВ, не хуже:

при соотношении сигнал-шум 26 дБ в диапазоне УКВ при включенной БШН 5

при соотношении сигнал-шум 20 дБ в диапазонах: СВ, КВ1, КВ2 100 ДВ 120

• Односигнальная избирательность по соседнему каналу при расстройке ± 9 кГц, дБ 36
• Коэффициент гармоник по электрическому напряжению:

тракта ЧМ на частоте модуляции 1000 Гц, %, не более 1

тракта AM при глубине модуляции 0,8 и номинальной выходной мощности на частотах модуляции: от 80 до 200 Гц — 7 свыше 200 Гц — 5

• Разделение стереоканалов по всему тракту радиолы, дБ, не менее, на частотах:

250 Гц — 20

1000 Гц — 26

5000 Гц — 20

• Диапазон воспроизводимых частот всего тракта по звуковому давлению, Гц, не уже:

тракт AM 80...4000

тракт ЧМ 63...12500

• Номинальная выходная мощность каждого канала 6 Вт
• Максимальная выходная мощность каждого, канала при коэффициенте гармоник, 5% Вт, не менее 12
• Напряжение питание от сети переменного тока частотой 50 Гц, В 220
• Мощность, потребляемая от сети, при выходной мощности 0,4 Р ном. не более:

при приеме — 45 Вт

при воспроизведении грамзаписи — 55 Вт

• Габаритные размеры, мм, не более:

устройства приемно-усилительного 460x240х х375

акустической системы 225х370х210

• Масса: не более 24,5 кг

📖История и описание радиолы Кантата 205 стерео:

«Кантата-205-стерео» — стационарная радиола с 1986 года выпускалась Муромским заводом РИП. Радиола второй группы сложности, предназначена для приема и воспроизведения программ радиовещательных станций с амплитудной модуляцией в диапазонах ДВ, СВ и КВ и с частотной модуляцией в диапазоне УКВ, в том числе передач по системе стереофонического радиовещания с полярной модуляцией, а также для воспроизведения стерео и монофонических звукозаписей с грампластинок с помощью встроенного электропроигрывающего устройства 3-ЭПУ-74СП или 2-ЭПУ-65СМ.

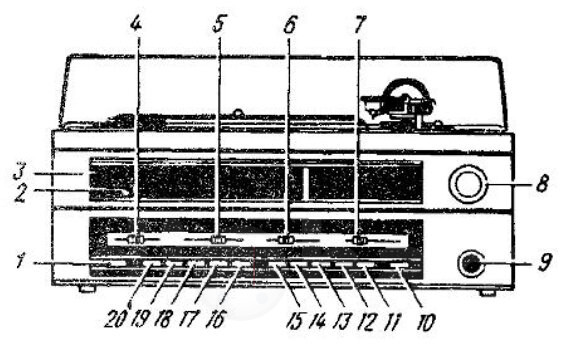

В радиоле предусмотрены кнопки (рис.1): включения диапазонов ДВ, СВ, КВ, УКВ; систем БШН и АПЧ в диапазоне УКВ; режима стерео воспроизведения; электропроигрывателя и внешних источников программ; стереотелефонов.

Радиола, кроме того, имеет следующие вспомогательные устройства: индикатор наличия стереопередачи, шкалу настройки радиоприемника, плавные регуляторы громкости, баланса и тембров верхних и нижних частот. В радиоле имеются гнезда и розетки для подключения: внешней антенны для диапазонов ДВ, СВ, КВ, УКВ; заземления; стереотелефонов; внешних источников программ и магнитофона на запись; двух акустических систем.

Конструкция радиолы Кантата-205-стерео:

Радиола состоит из приемно-усилительного устройства с ЭПУ, к которому подключаются две выносные АС. В верхней части корпуса расположено ЭПУ. Корпус приемно-усилительного устройства облицован декоративной пластмассой. На лицевой панели корпуса расположены элементы управления, шкала настройки AM, ЧМ диапазонов.

Акустическая система — закрытого типа, малогабаритная, состоит из деревянного корпуса, в который установлены низкочастотная динамическая головка 6ГД-6 и высокочастотная 4ГД-56.

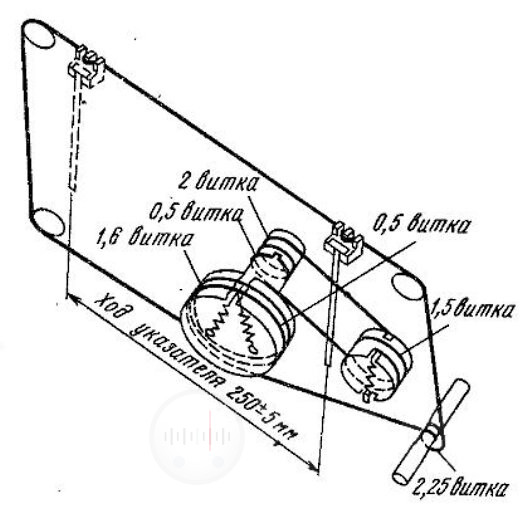

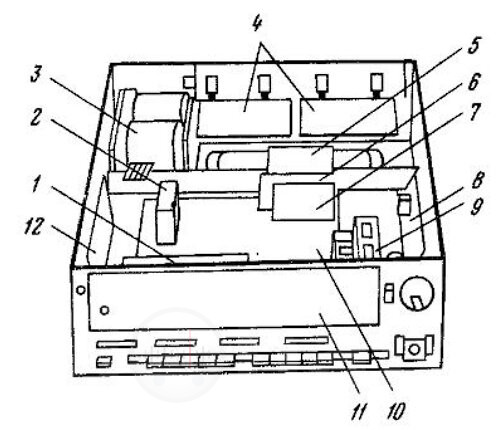

Шасси цельносварное, выполнено из металлических конструкций. Расположение узлов и блоков на шасси приведено на рис 2; кинематическая схема верньерно-шкального устройства показана на рис. 3 Печатные платы функциональных блоков радиолы выполнены из одностороннего фольгированного гетинакса.

Порядок разборки и сборки радиолы. Для проведения ремонта разборку радиолы необходимо производить в следующей последовательности: вынуть вилку шнура питания из розетки электросети; отключить внешние устройства, подсоединенные к радиоле (антенны AM и УКВ, стереотелефоны, АС и т.п.); снять крышку с петель; отвернуть пять винтов крепления верхней декоративной панели к шасси; отвернуть четыре винта крепления поддона. Снять поддон.

Для более детальной разборки необходимо: отвернуть по два винта и три шурупа крепления боковых стенок к шасси и снять боковые стенки; снять ручки регуляторов громкости и тембров; отвернуть два винта крепления лицевой панели сверху и три винта снизу, снять лицевую панель; отвернуть четыре винта крепления задней стенки; снять заднюю стенку.

Сборка радиолы производится в обратной последовательности.

Для разборки АС необходимо: отвернуть восемь шурупов крепления декоративной лицевой панели к корпусу; снять лицевую панель; отвернуть по четыре шурупа крепления динамических головок к корпусу; вынуть динамические головки в сторону передней панели, отпаяв монтажные провода.

Сборка АС производится в обратной последовательности.

📁Дополнительная информация радиолы Кантата 205 стерео:

Рекламные брошюры с описанием и техническими данными транзисторной радиолы «Кантата-205-стерео»
