Кассетный магнитофон Протон 401

🔌Технические характеристики магнитофона Протон-401:

• Число дорожек записи: 2
• Скорость магнитной ленты: 4,76 см/с
• Коэффициент детонации +-0,4 %

• Относительный уровень помех в канале записи — воспроизведения — 42 дБ

• Диапазон воспроизводимых частот: 63-10 000Гц
• Номинальная выходная мощность, при питании:

от сети 1,2 Вт

от батарей 0,6 Вт

• Потребляемая мощность, от сети 12 Вт
• Габариты магнитофона: 258х204х75 мм
• Масса магнитофона: 2,8 кг

📖История и описание магнитофона Протон 401:

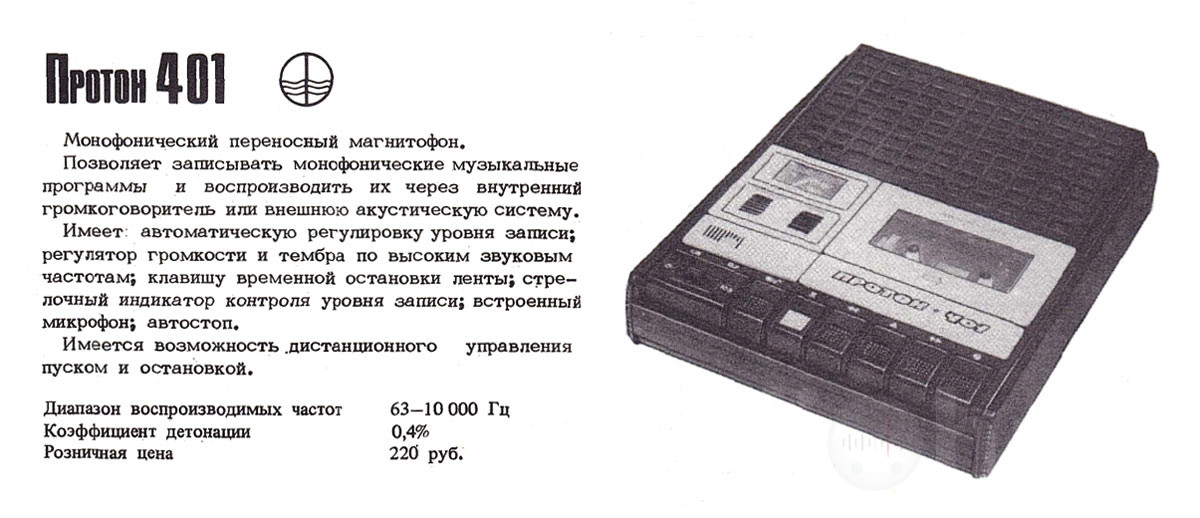

Переносный кассетный магнитофон «Протон-401» с начала 1980 года выпускал Харьковский радиозавод «Протон».

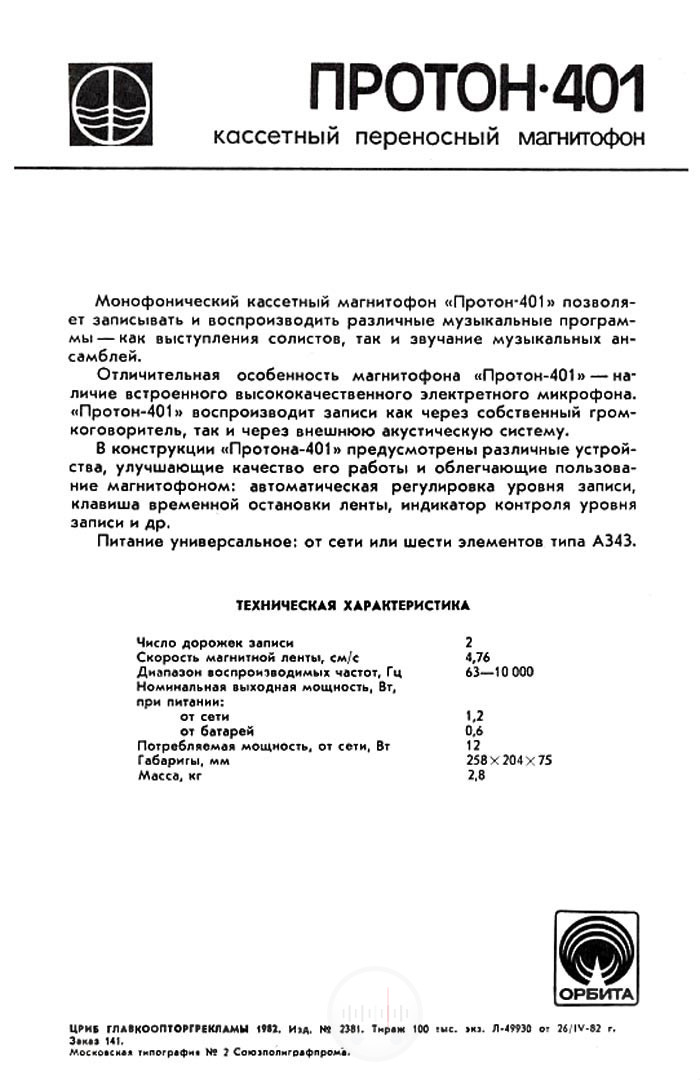

Монофонический кассетный магнитофон «Протон-401» позволяет записывать и воспроизводить различные музыкальные программы — как выступления солистов, так и звучание музыкальных ансамблей.

Отличительная особенность магнитофона «Поотон-401» — наличие встроенного высококачественного электретного микрофона. «Протон-401» воспроизводит записи как через собственный громкоговоритель, так и через внешнюю акустическую систему. В конструкции «Протона-401» предусмотрены различные устройства, улучшающие качество его работы и облегчающие пользование магнитофоном: автоматическая регулировка уровня записи, клавиша временной остановки ленты, индикатор контроля уровня записи и др.

Питание универсальное: от сети или шести элементов типа A343.

В магнитофоне Протон 401 предусмотрены:

Встроенный электретный микрофон; автоматическая регулировка уровня записи; автоматический останов магнитофона по окончании ленты; временный останов ленты; кассетодержатель с механизмом подъема кассеты; регулировка тембра по высшим частотам; переключение уровня выходной мощности в зависимости от вида питания; индикация напряжения питания и уровня записываемого сигнала.

Конструкция магнитофона Протон 401:

Магнитофон собран в пластмассовом корпусе, состоящем из двух частей: верхнего и нижнего полукорпуса, выполненного из черного пластика ABC.

К верхнему полукорпусу прикрепляются ЛПМ, печатные платы электрической части и динамическая головка. Лицевая панель верхнего полукорпуса оформлена металлическими шильдами с соответствующими надписями и символами. Расположение основных органов управления и индикации показано на рис. 3.39. В нижнем полукорпусе имеются ниши для батареи элементов питания и предохранителя вторичной цепи трансформатора, закрываемые крышками. Оба полукорпуса скреплены между собой пружинными защелками, закрытыми декоративными пластмассовыми накладками. На задней стенке корпуса расположено гнездо для подключения сетевого кабеля и предохранителя.

Описание ЛПМ магнитофона Протон 401:

Лентопротяжный механизм магнитофона «Протон-401» (рис. 3.40) выполнен по одномоторной кинематической схеме с косвенным приводом ведущего вала 11 от электродвигателя 6 с помощью пассика 5. При включении режима «Рабочий ход» растормаживаются подающий 20 и приемный 4 узлы, а магнитные головки 15, 16 и прижимной ролик 13, двигаясь с ползуном 14, входят в кассету 19 до тех пор, пока магнитная лента 18 не будет защемлена между ведущим валом и прижимным роликом.

Подмотка ленты обеспечивается приемным узлом 4, получающим вращение от узла подмотки, который состоит из металлического ролика 8 и фрикционной муфты с дисками 9 и 10. Фрикционным элементом муфты служит фетровое кольцо. Диск 10, являющийся ведущим диском муфты, получает вращение от шкива 7 электродвигателя 6 через пассик 5.

В режиме «Перемотка вперед» вращение приемному узлу передается от маховика 12 через нижний шкив 2 и верхний шкив узла перемоток. В режиме «Перемотка назад» вращение подающему узлу передается от маховика через шкивы 1 и 2 узла перемоток и промежуточный ролик 17. При нажатии клавиши «Временный останов ленты» специальный рычаг отводит узел подмотки от приемного узла, а другой рычаг отводит прижимной ролик 13 от ведущего вала 11 — магнитная лента останавливается. При повторном нажатии клавиши «Временный останов ленты» движение ленты возобновляется. При начальном нажатии этой клавиши рычаг отводит защелку на верхнем полукорпусе и кассетодержатель под действием пружины поднимается.

В ЛПМ предусмотрены следующие pегyлировочные операции: регулировка усилия прижима узла подмотки к приемному узлу в пределах 0,6-1 Н перестановкой конца пружины в отверстиях шасси;  регулировка момента подмотки на приемном узле (3,5-6 мНм) перемещением регулировочной шайбы узла подмотки вдоль оси; регулировка усилия прижима ролика перемотки к приемному узлу вращением эксцентрика; регулировка автостопа подгибкой тяги электромагнита, обеспечивающая при втянутом якоре электромагнита надежное зацепление рычага автостопа со штифтом маховика ведущего вала; регулировка усилия прижима прижимного ролика к ведущему валу перестановкой конца пружины в отверстия на ползунке; регулировка магнитных головок по высоте и наклону.

Электрическая часть магнитофона Протон 401:

Электрическая часть магнитофона «Протон-401» (рис. 3.41) состоит из микрофонного усилителя, универсального усилителя, усилителя мощности, расположенных на плате Е1, генератора тока стирания и подмагничивания, регулятора на плате ЕЗ, электропривода на плате Е4 и блока питания на плате E5.

Микрофонный усилитель (рис. 3.42) выполнен на транзисторе V1 и обеспечивает предварительное усиление сигналов электретного микрофона B1.

Универсальный усилитель (рис. 3.42) собран на транзисторах V3, V6, V8 и V10. Первые два каскада выполнены по схеме с гальванической связью. Конденсатор С7 на входе УУ обеспечивает частичную коррекцию сигналов в области верхних частот рабочего диапазона. Окончательная коррекция сигналов осуществляется элементами частотно-зависимой OOC R27, R33, R37, C17, С21. Предыскажения сигналов обеспечиваются элементами частотно-зависимой обратной связи R23, R28, R34, R38, C15, C20, С22. Подстроечным резистором R17 устанавливается напряжение линейного выхода, подстроечным резистором R36 ток записи в магнитной головке В5 (рис. 3.41). Универсальный усилитель в режиме записи работает с автоматической регулировкой уровня записи, которая обеспечивается выпрямителем на диоде V11, усилителем на транзисторе
V9, электронным ключом на диоде V7, усилителем постоянного тока на транзистоpe V5 и управляемым сопротивлением перехода эмиттер-коллектор транзистора V4. Время срабатывания АРУЗ определяется значениями элементов R24, С14, время восстановления — элементов R19, C14.
