Магнитофон Олимп 004 стерео

🔌Технические характеристики магнитофона Олимп 004:

• Напряжение питания от сети переменного тока 220 В
• Предельное отклонение напряжения питания, %, не более ±10
• Частота: 50 Гц
• Мощность потребляемая магнитофоном, ВА, не более 100
• Количество дорожек записи 4
• Количество электродвигателей, шт 3
• Количество магнитных головок, шт 3
• Скорость движения магнитной ленты, см/с 19,05 и 9,53
• Рабочий диапазон частот:

на скорости 19,05 см/с, Гц, не уже 31,5...22000

на скорости 9,53 см/с, Гц, не уже 31,5...16000

• Относительный уровень стирания, дБ, не более минус 70
• Относительный уровень шумов и помех в канале записи—воспроизведения, дБ, не более минус 60
• Коэффициент гармоник на линейном выходе:

на скорости 19,05 см/с, %, не более 1,5

на скорости 9,53 см/с, %, не более 2,5

• Отклонение скорости магнитной ленты от номинального значения, не более +-1%
• Коэффициент детонации:

на скорости 19,05 см/с, %, не более +-0,08

на скорости 9,53 см/с, %, не более +-0,15

• Длительность перемотки полной катушки № 18 с магнитной лентой толщиной 34 мкм, с, не более… .180
• Габариты магнитофона: 503x464x220мм
• Масса магнитофона, не более 25кг
• Напряжение на линейном выходе 0,4—0,6 В
• Номинальная выходная мощность усилителя головных телефонов 3,0 мВт

📖История и описание магнитофона Олимп 004:

Разработка началась со второй половины 1982г. сразу после организации КБ ТНП (до этого «бытовкой» занимались несколько человек не сильно ориентирующихся в тонкостях высококачественной магнитной записи). Олимп-004 появился не от хорошей жизни, надо было наращивать выпуск — т.е. сократить трудоемкость, вот и упростили: выкинули практически никем не используемый шумоподавитель (4 платы), реверс — с ним было много возни при настройке (теперь не надо было получать высокие параметры в обоих направлениях движения ленты), на первый взгляд усложненный «кварцевый привод» исключил установку скорости ленты (настройщики даже перестали её проверять), а для повышения интереса сделали электронный счетчик с автопоиском «О» и новшество - инфракрасное ДУ. Кстати его появление «открыло» для завода возможность применять малопотребляющую КМОП серию логических микросхем, разрешенная ранее 155 серия не вписывалась в концепцию «батарейного устройства».

Еще наверное уместно вспомнить, что первые макеты ПДУ были на 134 серии, потому и питание было на 316 батарейках и в корпусе предусмотрен выключатель питания — корпус то был сделан заранее.

Проблемы с ферритовыми головками заставляли искать замену — головок к высшему классу никто не делал, опытные образцы искали по всему союзу, были даже акаевские ферритовые на пробу, привозили головки для первого класса (тогда и появилась схема записи с которой можно было настроить почти любую ГЗ), лучше всех показались вильнюсские головки — их выпуск начали осваивать на филиале завода в г. Кировочепецке, как водится не обошлось без «рационализаторов» — для повышения стойкости к износу поменяли процесс отжига пермаллоя, и получили головки с большими искажениями, к первой партии четверок привезли и первые головки — это был цирк, из положения выкрутились но проблема осталась. Катушечную магнитофон-приставку «Олимп-004-стерео» начало выпускать Кировское ПО имени Лепсес 1985 года.

Магнитофон соответствует требованиям ГОСТ 24863—81 и технических условий 7Б2.940.001ТУ. Стереофонический двухскоростной четырехдорожечный трехмоторный сетевой магнитофон «Олимп-004-стерео» с прямым приводом тонвала и электронно-логическим управлением предназначен для высококачественной записи стереофонических и монофонических музыкальных и речевых программ и воспроизведения записи через головные стереотелефоны и (или) бытовые стерео- фонические устройства, имеющие собственные выносные акустические системы.

Магнитофон Олимп 004 позволяет производить:

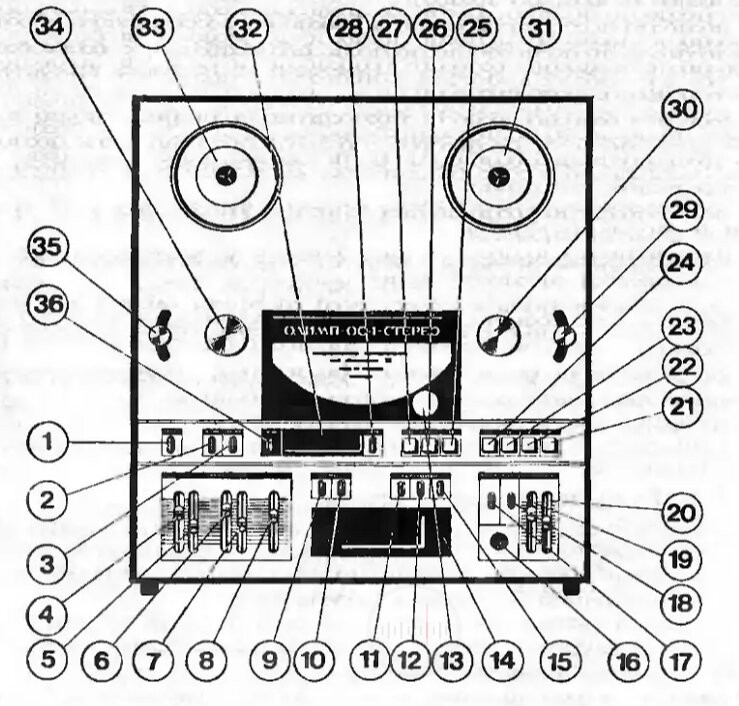

Стереофоническую и монофоническую запись с микрофона, радиоприемника, телевизора, электрофона, трехпрограммного приемника, трансляционной сети, электропроигрывателя, другого магнитофона; микширование сигналов, поступающих со входа «Микрофон» и любого другого входа; стирание записи; контроль по индикатору уровня записи или воспроизведения раздельно по каждому каналу; раздельную регулировку уровней записи по каждому из стереоканалов с возможностью синхронного регулирования, а также раздельную регулировку уровней громкости на головных телефонах по каждому из стереоканалов; контроль качества записи непосредственно во время записи путем прослушивания фонограммы через подключенные к магнитофону головные стереотелефоны и (или) усилительные устройства с акустическими системами; переключение режимов работы кнопками 21—27 (см. рис. 1) в любой последовательности; одновременную запись на одну дорожку и воспроизведение с другой дорожки магнитной ленты; переключение выходов магнитофона иа режим «Моно» при воспроизведении с обеих дорожек или какой-либо одной дорожки на оба выхода; автоматический поиск участка фонограммы, соответствующего нулевому показанию счетчика (режим «Автопоиск»); возврат к предыдущей записи (режим «Откат»); временный перерыв движения магнитной ленты при записи и воспроизведении.

В магнитофоне Олимп 004 предусмотрены:

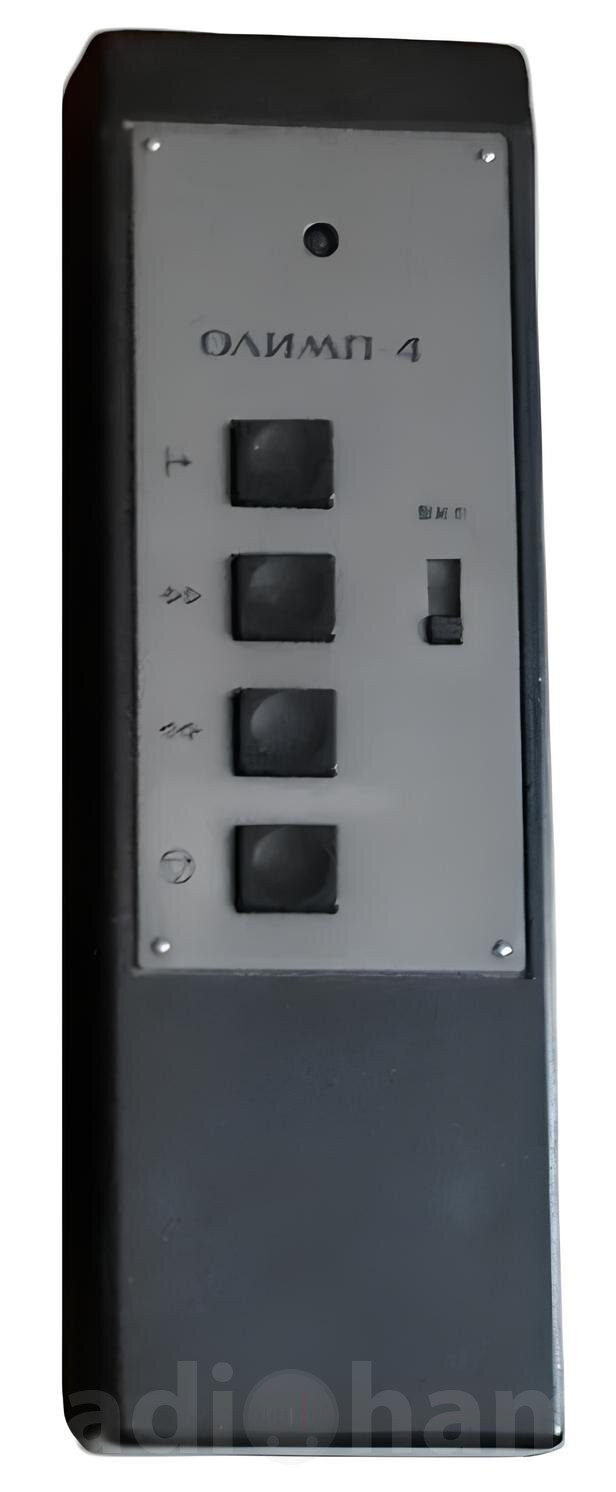

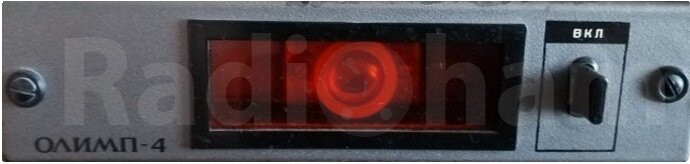

Электронно-логическое управление режимами работы магнитофона, обеспечивающее любую последовательность переключения режимов, а также электронно-логическая коммутация сигналов устройств маломощной электроники магнитофона, кварцевая система автоматического регулирования частоты вращения вала ведущего двигателя, обеспечивающая высокую стабильность скорости движения магнитной ленты; система автоматической регулировки натяжения магнитной ленты во всех режимах работы магнитофона; электронный счетчик расхода магнитной ленты, выдающий информацию, пропорциональную перемещению ленты, в минутах и секундах; автоматический переход в режим «Останов» при окончании или обрыве магнитной ленты; 7 световая индикация режимов работы «Запись», «Воспроизведение», «Перерыв записи». «Останов»; возможность применения катушек № 22 и № 27; блокировка ошибочного включения режима «Запись»; возможность дистанционного управления режимами работы: «Воспроизведение», «Перемотка вперед», «Перемотка назад», «Останов» с помощью комплекса беспроводного дистанционного управления на инфракрасных лучах (ИК-лучах); блокировка сигналов на выходах магнитофона в режимах пере- моток и отката.
