Радиола Эстония 2 post ZaharK

🔌Технические характеристики:

Диапазон принимаемых частот:

Длинные волны 150...415 кгц (2000-723 м)

средние волны; 520...600 кгц (577-187,9 м)

короткие волны 11,35...12,1 Мец (26,4-24.8 м)

короткие волны 2: 8,75...10,4 Мгц (34,3-28,85 м)

короткие волны 3: 6,95...7,4 Мгц (43,2-40,55 м)

короткие волны 4: 5,9...6,3 Мгц (50,8-47,7 м)

короткие волны 5: 3,95...5,9 Мгц (76-50,8 м)

ультракороткие волны: 64,5...73 Мгц (4,65-4,11 м)

Чувствительность:

В диапазонах длинных, средних и коротких волн чувствительность не хуже 50 мкв,

а в диапазоне УКВ не хуже 10 мкв.

Избирательность:

Ослабление чувствительности при расстройке на 10 кгц на длинных, средних и коротких волнах не менее 56 дб,

а в УКВ диапазоне при расстройке на +-250 кгц не менее 30 дб.

Частотная характеристика:

Полоса пропускания приемника при приеме на длинных, средних и коротких волнах от 60 до 6 500 гц. в диапазоне УКВ от 60 до 12000 гц, а при проигрывании грампластинок от 50 до 10 000 гц.

Потребляемая мощность составляет:

не более 115 вт при приеме радиостанций

и не более 135 вт при воспроизведении грамзаписи

Выпрямитель селеновый, имеющий двухтактную мостовую схему, типа АВС-120-270.
Проигрывающее устройство ЭПУ-ШМ имеет две скорости: 33 и 78 об/мин.
Акустическая система состоит из четырех громкоговорителей, два из которых (типа 6ГДР 1) находятся внутри ящика, на его передней стенке, а два (типа 1ГД-9) помещены в небольшие выносные ящики. Подобрав в зависимости от помещения наиболее удачное расположение этих ящиков, можно добиться наилучшего эффекта звучания.
Звукосниматель пьезокерамический с двумя корундовыми иглами.

Приемник имеет следующие каскады:

УВЧ и преобразователь частоты для диапазона УКВ на лампе 6НЗП.
УВЧ для остальных диапазонов на лампе 6К4П.
Преобразователь частоты АМ диапазонов на лампе 6И1П
Двухкаскадный комбинированный УПЧ для всех диапазонов на лампах 6К4П.
Детектор отношений для диапазона УКВ на лампе 6Х2П.
Амплитудный детектор и детектор АРУ для остальных диапазонов на лампе 6Х2П.
Первый каскад предварительного УНЧ на лампе 6Ж1П
Второй каскад предварительного УНЧ и фазовращатель на лампе 6Н2П.
Двухтактный усилитель мощности на лампах 6П14П.
Оптический индикатор настройки на лампе 6E5C.

Выходная мощность 6 вт.

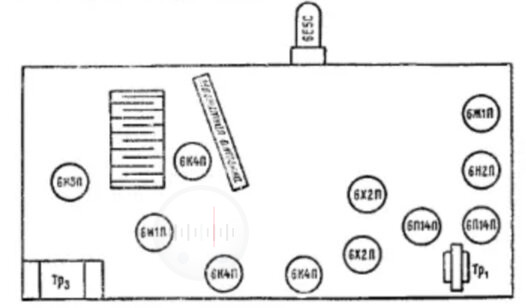

Рис. 3-142. Расположение ламп и деталей радиолы «Эстония-2»

📖История и описание:

Радиола «Эстония-2» с 1959 года выпускалась Таллинским заводом Пунане-РЭТ. Радиола высшего класса ''Эстония-2'' разработана на Таллинском заводе ''Пунане-РЭТ'' Эстонского СНХ на основе радиолы ''Эстония-55''.

Радиола «Эстония-2» рассчитана на прием радиостанций, работающих с амплитудной модуляцией в диапазонах длинных, средних и коротких волн, ультракоротковолновых радиостанций, работающих с частотной модуляцией, а также на высококачественное воспроизведение грамзаписи.

Приемник радиолы имеет внутреннюю поворотную магнитную антенну и внутренний УКВ диполь, плавную регулировку полосы пропускания по промежуточной частоте АМ тракта, автоматическую регулировку усиления по АМ тракту, широкополосный усилитель низкой частоты, раздельные плавные регулировки по низшим и высшим звуковым частотам и ступенчатый регулятор тембра (тонрегистр), имеющий пять положений. Плавный регулятор высших звуковых частот механически соединен с регулятором ширины полосы пропускания по промежуточной частоте.

Акустическая система радиолы состоит из двух соединенных параллельно и размещенных внутри футляра широкополосных громкоговорителей типа 6ГД-1 и двух высокочастотных громкоговорителей типа 1ГД-9, помещенных в отдельные небольшие выносные ящики. Подобрав наиболее
удачное размещение выносных громкоговорителей (в зависимости от площади и акустических особенностей помещения), можно добиться наилучшего эффекта «объемного» звучания.

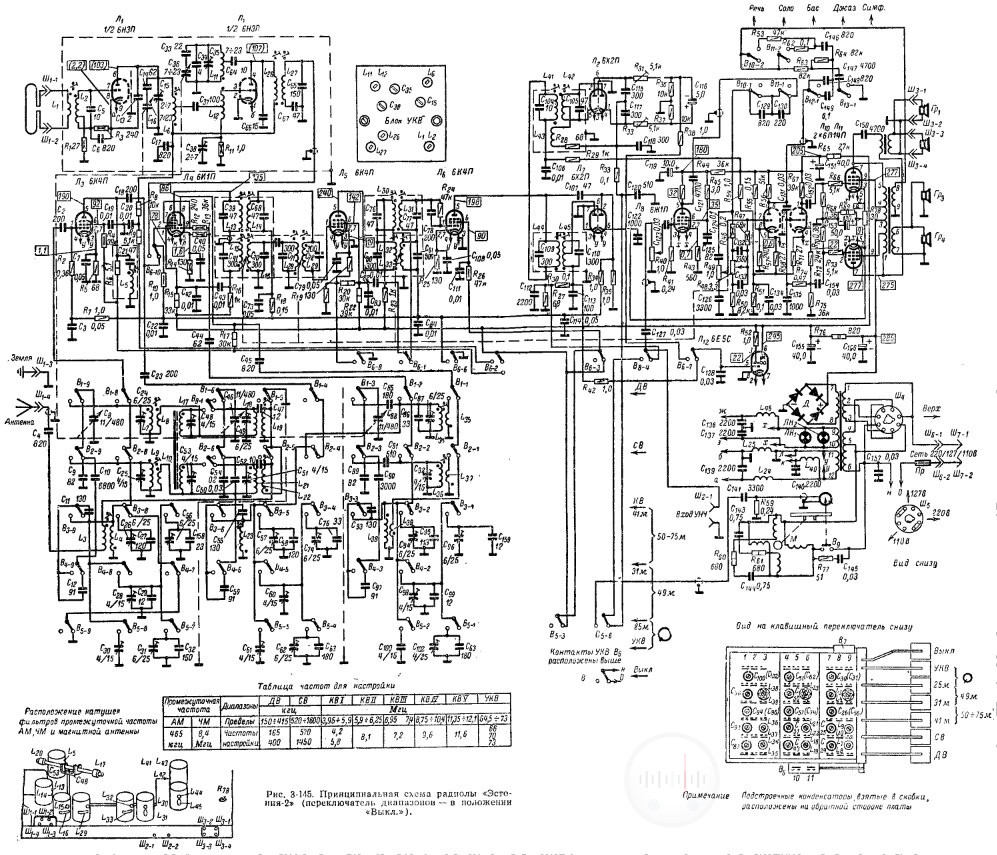

Схема радиолы Эстония-2:

В радиоле имеются растянутый коротковолновый диапазон, переключатель тембра, УКВ диполь и ферритовая антенна для приема в диапазонах длинных и средних волн; модернизированы тракт УПЧ, выходной каскад УНЧ и блок питания. Напряжения и сопротивления основных цепей приведены на рис. 3-143 и 3-144 соответственно.

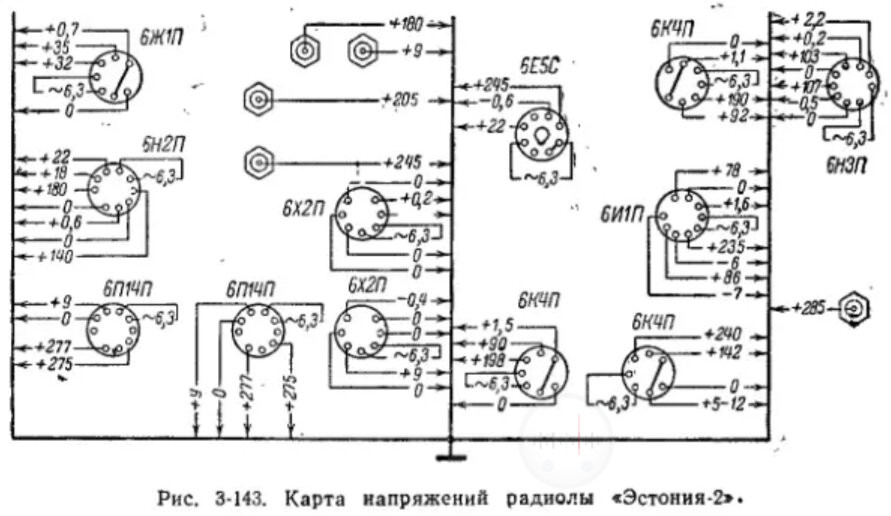

Рис. 3-143. Карта напряжений радиолы «Эстония-2».

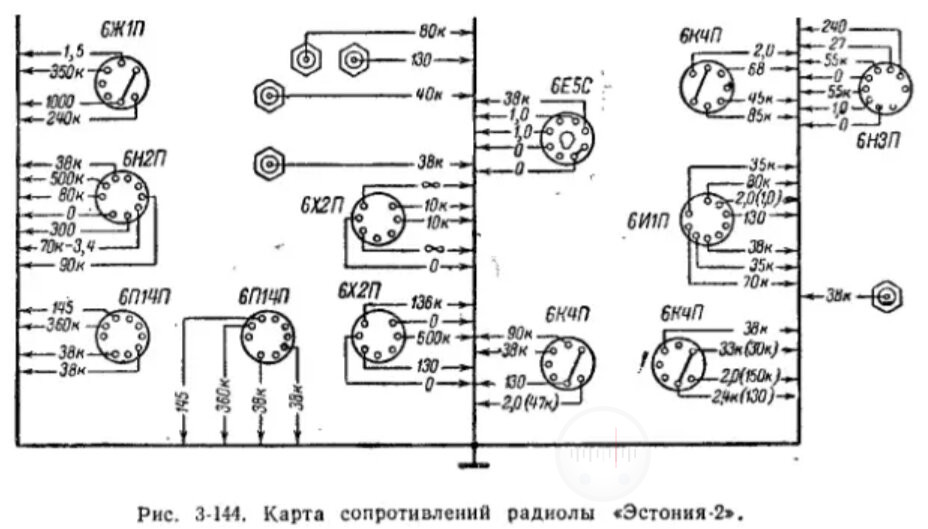

Рис. 3-144. Карта сопротивлений радиолы «Эстония-2».

При измерении напряжений лампы 6НЗП радиола должна быть настроена на самую длинную волну УКВ диапазона, а для измерения режимов остальных ламп — на самую длинную волну длинноволнового диапазона. Величины сопротивлений со знаком «хх» меняются в зависимости от положения резистора R4; величины, указанные в скобках, измерены на УКВ диапазоне.

Детали радиолы Эстония-2:

Высокочастотные катушки. Данные катушек приведены в табл. 3-70. Выходные трансформаторы. У Тр1 первичная обмотка имеет 2 000 витков провода ПЭЛ 0,11 (сопротивление 260 ом), вторичная — 30 витков провода ПЭЛ 0,59. У первичная обмотка содержит 600+200+200+600 витков провода ПЭЛ 0,18 (сопротивление 140 ом) вторичная — 13 витков провода ПЭЛ 1,0, обмотка обратной связи — 300 витков провода ПЭЛ 0,18 (сопротивление 30 ом).

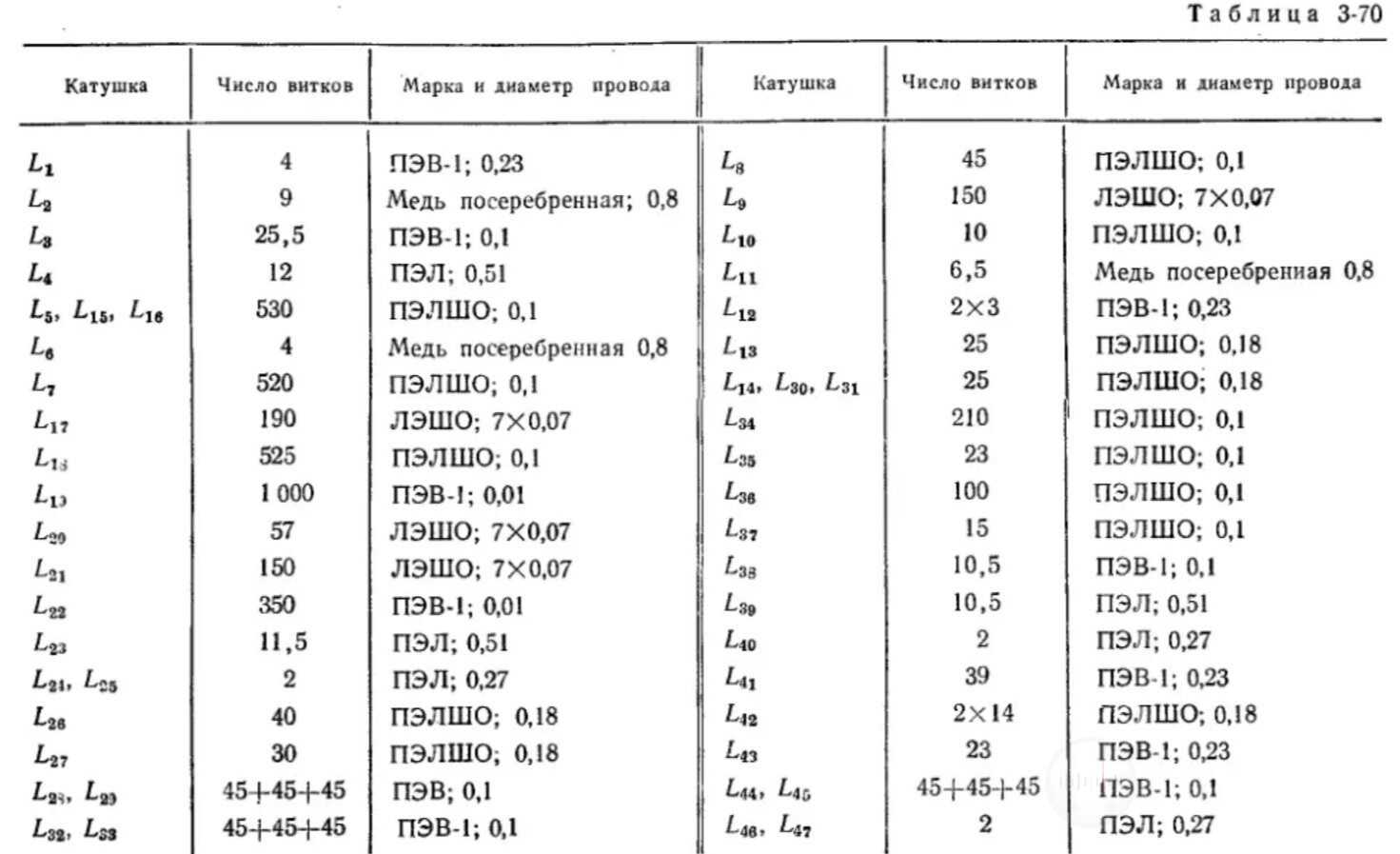

Таблица 3-70 Данные катушек приведены «Эстония-2».

Трансформатор питания. Сетевая обмотка содержит 2х(366+56) витков провода ПЭЛ 0,41 сопротивлением 2х(7,5+1) ом, повышающая обмотка — 850 витков провода ПЭЛ 0,29 (сопротивление 45 ом), обмотка накала-2х23 витка провода ПЭЛ 0,1.

Громкоговорители типа 6ГДР-1 (2 шт.), имеют по 29 витков провода ПЭВ-1 0,23 (сопротивление постоянному току 1,2 ом); громкоговорители типа 1ГД-9 (2 шт.) имеют по 63 витка провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 ом).
