Радиола ламповая Эстония 3

Радиола ламповая Эстония 3

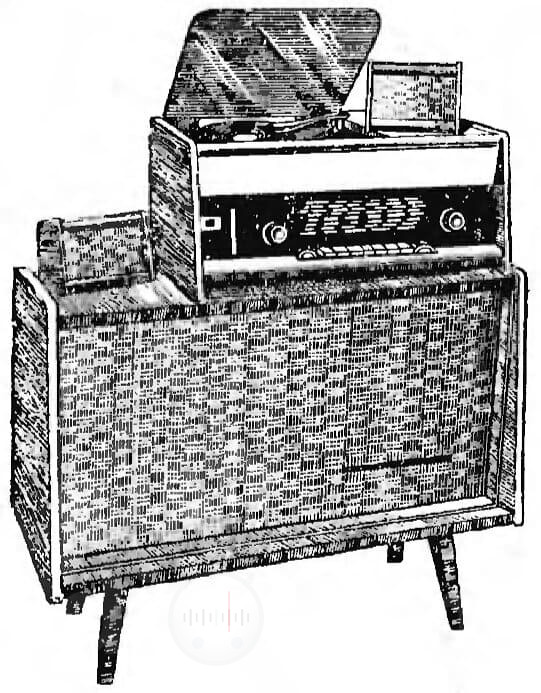

Рис. 3-146. Черно-белая иллюстрация внешнего вида радиолы «Эстония-3»

🔌Технические характеристики:

  • Выходных мощность: 4 Вт
  • Проигрывающее устройство типа ЭПУ-4 имеет четыре скорости: 78, 33, 45 и 16 об/мин
  • Диапазон принимаемых частот:

Длинные волны: 150...415 кгц (2 000...723 м)

Средние волны: 520...600 кгц (576,9...187,5 м)

Короткие волны 1: 3,95...5,9 Mгц (75...50 м)

Короткие волны 2: 5.9...6,25 Мгц (49 м, растянутый)

Короткие волны 3: 6,95...74 Mгц (41 м, растянутый)

Короткие волны 4: 8,75...10,4 Мгц (31 м, растянутый)

Короткие волны 5: 11,35...12, Мгц (25 м, растянутый)

Ультракороткие волны: 64,5...73 Мгц (4.65...4, 11 м).

  • Промежуточная частота:

тракта АМ 465 кгц

тракта ЧМ 8,4 Мгц.

  • Чувствительность в диапазоне УКВ 5 мкв, в остальных диапазонах 25 мкв.
  • Избирательность. Ослабление чувствительности в диапазоне УКВ при расстройке на 250 кгц не менее 50 дб, в остальных диапазонах при расстройке на +-10 кгц не менее 75 дб.
  • Частотная характеристика. Ширина полосы пропускания при ослаблении на 6 дб в положении «Широкая полоса» в тракте АМ 10,5 кгц, в положении «Узкая полоса» 4,5 кгц, в тракте ЧМ 190 кгц.
  • Диапазон воспроизводимых радиолой частот: 60...15 000 гц.
  • Потребляемая мощность 100 вт.
  • Выпрямители селеновые типа АВС-80-260 (2 шт.).
  • Приемник имеет следующие каскады:
  1. Двухкаскадный УВЧ для УКВ диапазона на лампе 6Ф1П.
  2. Преобразователь частоты предварительный УПЧ для УКВ диапазона на лампе 6Ф1П
  3. УВЧ для всех диапазонов АМ тракта на лампе 6К4П
  4. Преобразователь частоты для всех диапазонов тракта АМ и УПЧ для УКВ диапазона лампе 6И1П.
  5. Двухкаскадный комбинированный УПЧ на лампах 6К4П.
  6. УПЧ для УКВ диапазона на лампе 6Ж1П.
  7. Первый каскад предварительного УНЧ для всех диапазонов на лампе 6Н2П.
  8. Второй каскад предварительного УНЧ и фазоинвертор на лампе 6Н2П.
  9. Двухтактный оконечный усилитель на лампах 6П14П.
  10. Оптический индикатор настройки на лампе 6E1П.

В каскадах амплитудного детектора и детектора отношений использованы полупроводниковые диоды Д2В.

📖История и описание:

Радиола сетевая ламповая «Эстония-3» с 1963 года выпускалась Таллинским заводом «Пунане РЭТ». Радиола представляет собой 12-ламповый приемник с универсальным электропроигрывателем. Радиола является дальнейшей модернизацией моделей «Эстония-55» и «Эстония-2» Диапазоны радиолы совпадают с радиолой ''Эстония-2'', но КВ диапазоны обозначены в обратном порядке: КВ-5 вместо КВ-1 и т.д. Значительно улучшена чувствительность радиолы в АМ диапазонах, улучшена избирательность трактах АМ и ЧМ. Расширен диапазон воспроизводимых звуковых частот за счёт применения новой акустической системы до 60...15000 Гц. Проигрывающее устройство типа ЭПУ-4 имеет четыре скорости: 78, 33, 45 и 16 об/мин; обеспечиваются полуавтоматический спуск и подъем звукоснимателя с помощью микролифта. Переключатель диапазонов — клавишный. Акустическая система целиком отделена от приемника. Она состоит из широкополосного акустического агрегата и двух громкоговорителей. Радиола имеет гнезда для подключения приставки полярного детектора при приеме стереофонических передач. Вес полного комплекта радиолы 51 кг.

Радиола выпускалась в трех вариантах. Первый вариант — это моноблок, который не включает акустическую систему. Второй вариант — базовая модель, которая оборудована акустической системой из двух широкополосных динамиков 6ГДР-1, размещенных в одном корпусе, а также двумя выносными 1ГД-9, аналогично радиоле «Эстония-2». Третий вариант — стереорадиола. Это моноблок с стереофонической УКВ приставкой, для производства которой планировали создать несколько модификаций, а также стереофонический звукосниматель. Для воспроизведения стереофонического вещания в УКВ диапазоне нужен был дополнительный низкочастотный усилитель, аналогичный встроенному, или отдельный стереоусилитель, а также акустическая система высокого класса. Можно было также использовать, например, усилитель от приставки «KAJA» и такие же акустические системы, как у радиолы.

Схема радиолы Эстония 3:

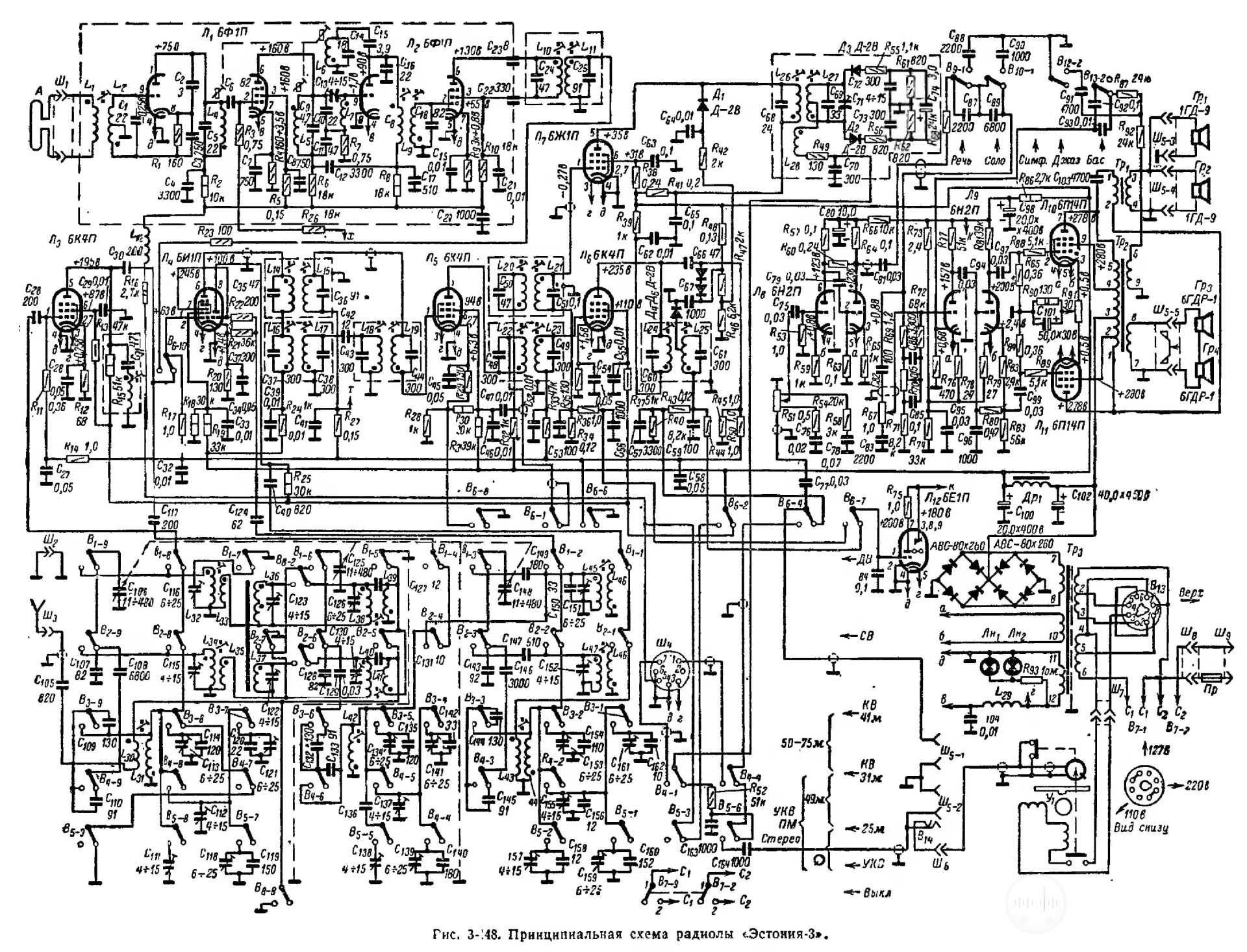

Принципиальная схема радиолы «Эстония-3» приведена на рис. 3-148.

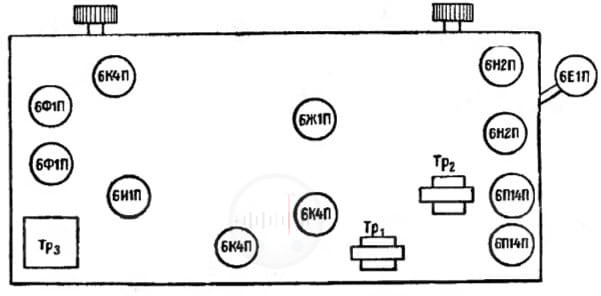

Рисунок 3-147. Расположение ламп и основных деталей на шасси радиолы «Эстония-3» приведено на рисунке.

Двухкаскадный УВЧ на УКВ блоке позволил снизить паразитное излучение гетеродина с частотой телевизионного канала. Усилитель выполнен по мостовой схеме. Преобразователь для УКВ диапазона собран по балансной схеме с перекомпенсацией промежуточной частоте. Положительная обратная связь повысила усиление каскада.

Каскады УПЧ принципиально не отличаются от таких же каскадов радиолы «Эстония-2». Последний каскад работает в режиме ограничения, поэтому схема детектора отношений упрощена.

Преобразователь, четырехзвенный фильтр ПЧ и УПЧ тракта АМ принципиально не отличаются от аналогичных каскадов радиолы «Эстония-2».
Детектор сигнала и АРУ собраны по тем же схемам, что и в радиоле «Эстония-2», но на полупроводниковых диодах Д2В.

Переключатель тембра включен в сеточную цепь третьего каскада УНЧ (положения «Речь» и «Соло») и в цепь отрицательной обратной связи (положения «Джаз» и «Бас»). В Положении «Симфония» переключатель не работает.

Оконечный УНЧ выполнен по ультралинейной схеме и охвачен глубокой отрицательной обратной связью.

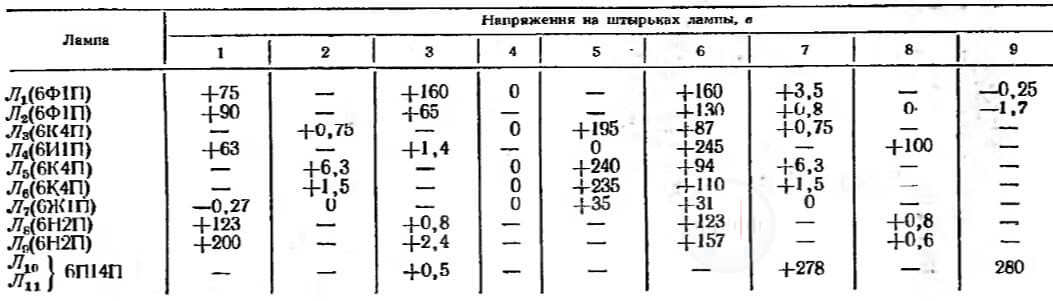

Таблица 3-71. Напряжения на электродах ламп радиолы «Эстония-3» приведены в таблице.

Шасси радиолы конструктивно мало отличается от шасси радиолы «Эстония-2». Клавишный переключатель диапазонов, фильтры ПЧ, каркасы катушек, переключатель тембра, верньерное устройство, трансформаторы и дроссели не имеют принципиальных отличий от этих же деталей радиолы «Эстония-2». Ферритовая антенна изменена. Катушка L36 разделена на две секции, что улучшило работу приемника в диапазоне длинных волн. Несколько изменено устройство регулировки полосы пропускания тракта АМ и применен двухполюсный переключатель сети.

Выходной трансформатор Тр1 имеет первичную обмотку из 2 000 витков провода ПЭЛ 0,11, вторичную из 35 витков провода ПЭЛ 0,55. Тр2 имеет первичную обмотку из (840+280) витков провода ПЭВ 0,15, вторичную — из 37 витков провода ПЭВ 0,64, обмотку обратной связи — из 420 витков провода ПЭВ 0,15. Трансформатор питания. Сетевая обмотка содержит 2х(43+274) витков провода ПЭВ 0.47, повышающая - 620 витков провода ПЭВ 0,31, обмотки накала — по 17 витков провода ПЭВ 1,0. Дроссель имеет 5 700 витков провода ПЭВ 0,15.
