🔌Технические характеристики:
Скорости вращения диска: 33, 45 и 78 об/мин.
Номинальная выходная мощность УНЧ: 2 Вт.
Диапазон воспроизводимых звуковых частот: 150...7000 Гц.
Чувствительность звукоснимателя 250 мВ.
Диапазон регулировки громкости 40 дБ.
Тембра по высшим частотам 6 дБ.
Питание: от сети 127 или 220 В, 50 Гц.
Потребляя мощность: 45 Вт.
Размеры электрофона: 538х286х151 мм.
Масса: 10 кг
📖История и описание:
Электрофон сетевой ламповый «Каравелла» с 1968 года выпускался на Кировском заводе «Ладога». Электрофон предназначен для воспроизведения грамзаписей с обычных и долгоиграющих пластинок всех форматов. В нем предусмотрены также гнезда для подключения электрогитары, магнитофона и дополнительного громкоговорителя. В корпусе электрофона размещается двухламповый усилитель НЧ, громкоговоритель типа 4ГД-28 и выпрямительное устройство. В откидной части корпуса расположено электропроигрывающее устройство типа 3ЭПУ-28, имеющее три скорости вращения диска: 331/3, 45 и 78 об/мин.
Принципиальная схема:

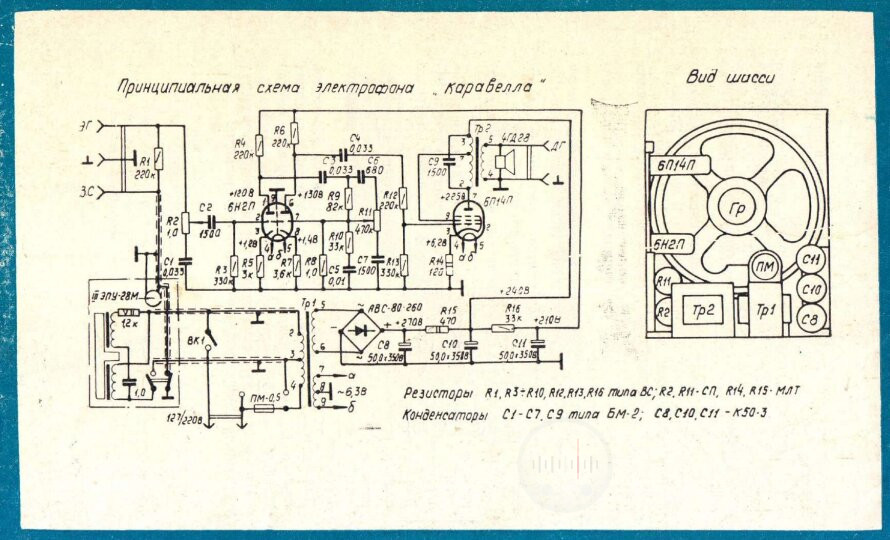

Усилитель НЧ электрофона трехкаскадный (см. схему). Предварительное усиление осуществляется двумя каскадами, собранными по реостатной схеме на двойном триоде Л1 На входе первого каскада (левый триод лампы Л1) имеется делитель, состоящий из постоянного резистора R1, переменного резистора R2 и конденсатора С1 Резистор R1, не допускает перегрузки входной лампы с гнезд звукоснимателя, а резистор R2 и конденсатор С1 входят в цепь частотнозависимой ручной регулировки громкости. Конденсатор С1, служит для срезания средних и высших звуковых частот, уменьшение его емкости приводит к подъему низших частот. При этом, однако, глубина регулировки громкости уменьшится.
Регулировка тембра на высших частотах осуществляется за счет изменения сопротивления плеч частотнезависимого делителя, включенного
в цепь анода левого триода лампы Л1. Пределы регулировки тембра на высших частотах можно значительно расширить, увеличив емкость конденсатора С9, но при этом уменьшается усиление на частоте 1000 гц.
С делителя R12 и R13 напряжение сигнала звуковой частоты подается на усилитель мощности, собранный на лампе Л2 по схеме с трансформаторным выходом. Во вторичную обмотку выходного трансформатора Тр2 включен громкоговоритель типа 4ГД-28. Собран трансформатор на сердечнике из пластин УШ19, толщина набора 38 мм. Первичная обмотка (выводы 2-3) имеет 2502 витка провода ПЭЛ 0,18, а вторичная (выводы 5-4) содержит 112 витков провода ПЭЛ 0,8.
Акустическая система:
Акустическая система электрофона состоит из одного широкополосного громкоговорителя типа 4ГД-28, расположенного на передней стенке корпуса. Громкоговоритель 4ГД-28 с ферритовым магнитом рассчитан на номинальную мощность 4 ва, размеры его 202х66 мм, полное сопротивление звуковой катушки на частоте 1000 гц составляет 4,5 ом +-15% частоты механического резонанса 60 +-15 гц или 90 +-15 гц, неравномерность частотной характеристики не более 14 дб. Следует отметить, что в данной конструкции громкоговоритель с резонансной частотой 90 гц имеет более высокое качество воспроизведения низших звуковых частот, чем громкоговоритель с резонансной частотой 60 гц.
Электропроигрыватель:
Электропроигрыватель типа ЭПУ-28 выполнен в виде встраиваемого блока, состоящего из диска для установки грампластинок, пьезокерамического звукоснимателя и электродвигателя с трехскоростным приводом, смонтированными на одной металлической панели.
Сменная головка звукоснимателя имеет рычаг переключения корундовой иглы, для проигрывания обычных и долгоиграющих пластинок. Асинхронный конденсаторный электродвигатель потребляет от сети мощность 12 вт. При воспроизведении грамзаписи переключатель скорости вращения диска и рычаг переключения иглы звукоснимателя должны соответствовать скорости записи пластинки. В положении переключателя автостопа «Вкл.» последний обеспечивает полуавтоматический запуск автоматическую остановку
диска по окончании проигрывания одной из сторон грампластинки.
Питается электрофон через выпрямитель, собранный на кремниевых диодах Д1- Д4. Силовой трансформатор Тр1 выполнен на сердечнике
из пластин УШ19, толщина набора 38 мм. Первичная сетевая обмотка (выводы 2-3) содержит 630 витков провода ПЭЛ 0,31 и 460 витков провода ПЭЛ 0,23 (выводы 3-4). Повышающая обмотка (выводы 5-7) имеет 1380 витков провода ПЭЛ 0,15, обмотка накала ламп (выводы 8-9) — 33 витка провода ПЭЛ 0,74.
Конструкция:

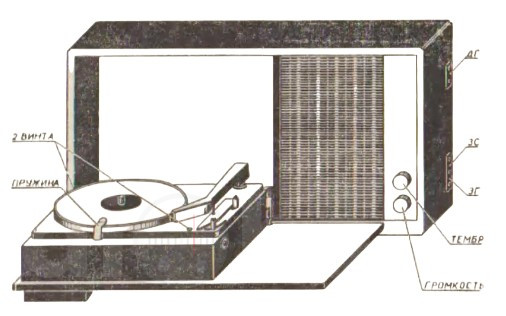

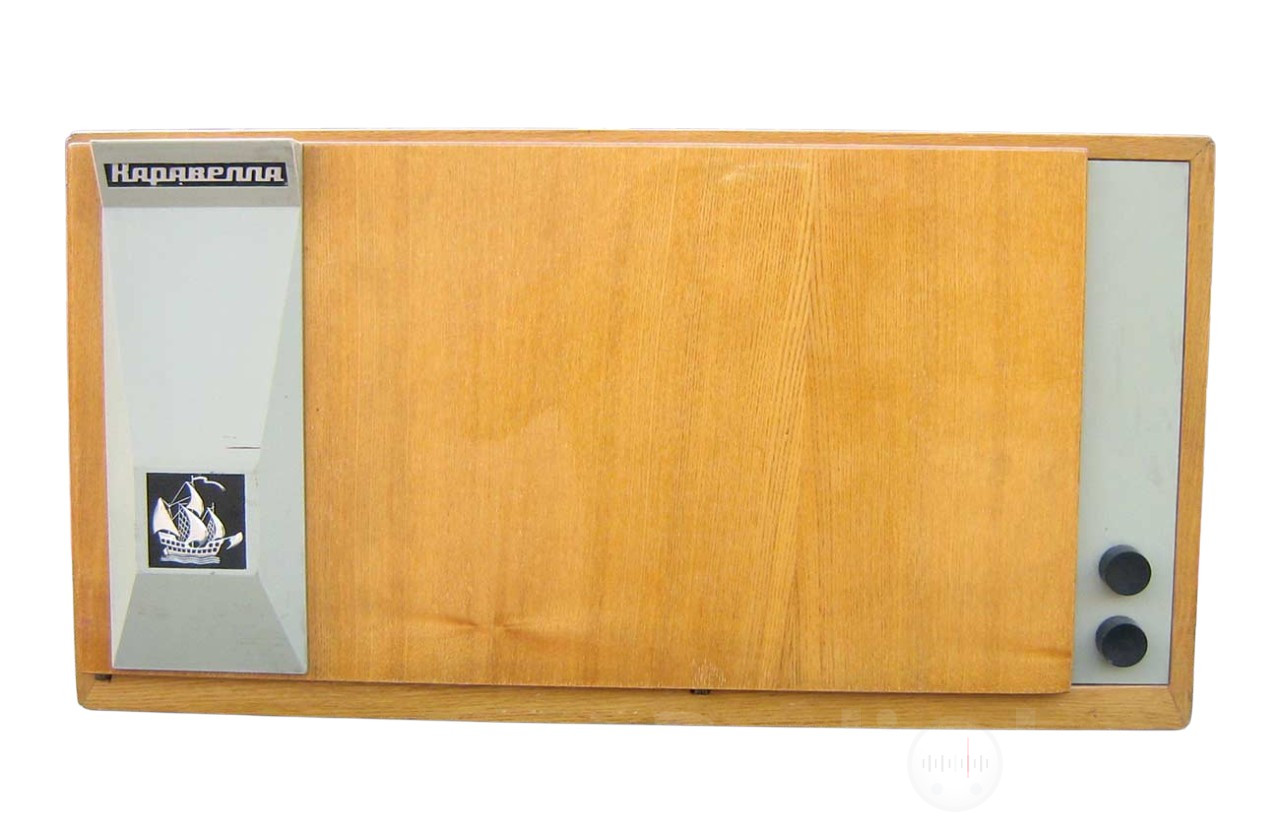

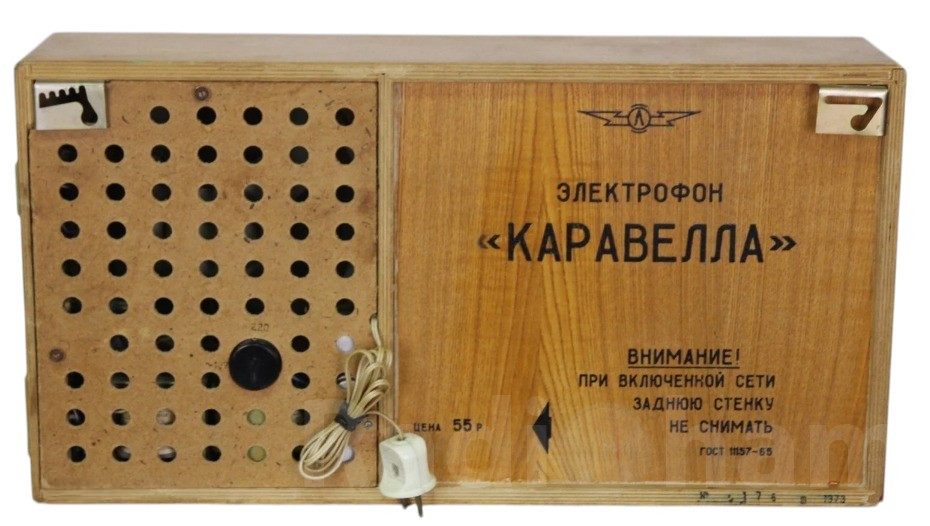

Конструктивно электрофон размещен в деревянном корпусе (футляpe), отделанном под ценные породы дерева. Корпус выполнен в виде настенной полочки с откидной передней стенкой. В правом отсеке корпуса расположены: источник питания, усилитель и громкоговоритель. Основные узлы, кроме громкоговорителя, укреплены на металлической раме небольших размеров. Такое расположение позволяет получить малый уровень фона. На переднюю панель корпуса выведены ручки регуляторов тембра и громкости, на боковой стенке расположены гнезда
для подключения электрогитары, звукоснимателя и дополнительного громкоговорителя.
Подготовка к работе и работа с электрофоном:
Устойчиво поставьте электрофон на тумбочку или подвесьте на стену. Откройте откидное устройство и удалите с панели электропроигрывателя два винта и пружину транспортного крепления. Подключите электрофон к сети.
Для воспроизведения грамзаписи:
- положите пластинку на диск проигрывателя;
- поставьте переключатель скорости вращения диска и рычаг переключения игл звукоснимателя в положение соответствующее скорости пластинки;
- установите переключатель автостопа в положение «Вкл.»;
- снимите звукосниматель с опоры, легко отведите его в правую сторону до щелчка включения мотора и плавно опустите на вращающуюся пластинку;
- с помощью регуляторов установите желаемые громкость и тембр.
Для прекращения проигрывания пластинки поднимите звукосниматель, легко подведите его к центру диска до щелчка выключения мотора и поставьте на опору. Качество звучания во многом зависит от состояния пластинки и иглы. Не пользуйтесь изношенными иглами и пластин-
ками с трещинами! При длительном перерыве не забывайте перевести переключатель скорости вращения диска в положение «0». Для снятия головки звукоснимателя поверните рычаг переключателя игл впиз и потяните его на себя. Подключение к электрофону электрогитары, а также
магнитофона на воспроизведение производите в гнезде ЭГ, магнитофона на запись — в гнезда ЗС, дополнительного громкоговорителя — в гнезда ДГ. Если при этих подключениях появится фон, то измените положение вилки. Закончив пользование электрофоном, закройте откидное
устройство и отключите вилку питания от сети.
